本实用新型涉及一种感应装置，特别涉及一种可以检测垃圾箱满溢度的感应装置及应用该装置的垃圾箱，属于检测技术领域。

背景技术：

智能垃圾箱的一大特征就是“智能”，自动满溢报警功能就是其中之一，可以在垃圾箱顶端安装传感器，可自动感应垃圾箱的满溢度，实现实时或定时向信息平台上传数据。当垃圾箱的满溢度达到设定值以上，系统将自动提示。

现有的满溢度感应装置无法分辨垃圾桶内不同位置的垃圾高度，有些垃圾是长条状物体，在其扔进垃圾桶时，太阳能垃圾桶，长条状物体并不能将垃圾桶占满，长条状垃圾四周还是有很大的空间可以承载垃圾，但是若被感应器感应到的话就会发出报警信号，准确度不高，同时现有的满溢度感应装置容易受潮。

技术实现要素：

本实用新型的目的在于提供一种可以检测垃圾箱满溢度的感应装置，解决现有的满溢度感应装置准确度不高和容易受潮的问题。

为解决上述技术问题，本实用新型的技术方案为：一种可以检测垃圾箱满溢度的感应装置，包括红外测距仪、警报装置和太阳能充电板，所述红外测距仪设有多个，所述红外测距仪通过导线与警报装置电连接，所述警报装置主要由盒体、蓄电池、信号发射器和处理器组成，所述太阳能充电板与蓄电池电性连接，所述处理器通过导线与警报装置电性连接，所述信号发射器与终端通信连接。

上述方案的优选方案为：所述太阳能充电板上端固定覆盖有透明钢化玻璃。

一种设有可以检测垃圾箱满溢度的感应装置的垃圾箱，户外滚动灯箱，包括垃圾箱主体，所述垃圾箱主体内通过隔板分为两个桶舱，且桶舱内放置有垃圾桶，所述桶舱侧端转动安装有箱门，所述桶舱上端设有开设在垃圾箱主体侧壁的开窗，所述太阳能充电板固定镶嵌在垃圾箱主体顶端，所述隔板顶端开设有安装槽，且所述警报装置安装在安装槽内，且多个所述红外测距仪固定安装在桶舱顶端，所述红外测距仪红外线发射端面朝桶舱底端，所述桶舱顶端固定设有导线管，且所述导线管将所述导线进行包裹密封。

上述方案的优选方案为：多个所述红外测距仪中其中一个的发射端面朝桶舱底端中心处。

上述方案的优选方案为：所述垃圾箱主体上端开设有通孔，且所述信号发射器所设有的发射端贯穿通孔置于垃圾箱主体外端。

上述方案的优选方案为：所述信号发射器所设有的发射端与通孔的连接处密封设置。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过在垃圾箱内部顶端设置红外测距仪,红外测距仪设有多个，能够准确测量垃圾的满溢度，且通过设置安装槽和导线管，防潮效果好，防止雨水对其造成影响。

附图说明

图1为本实用新型中可以检测垃圾箱满溢度的感应装置安装在垃圾箱内的结构示意图；

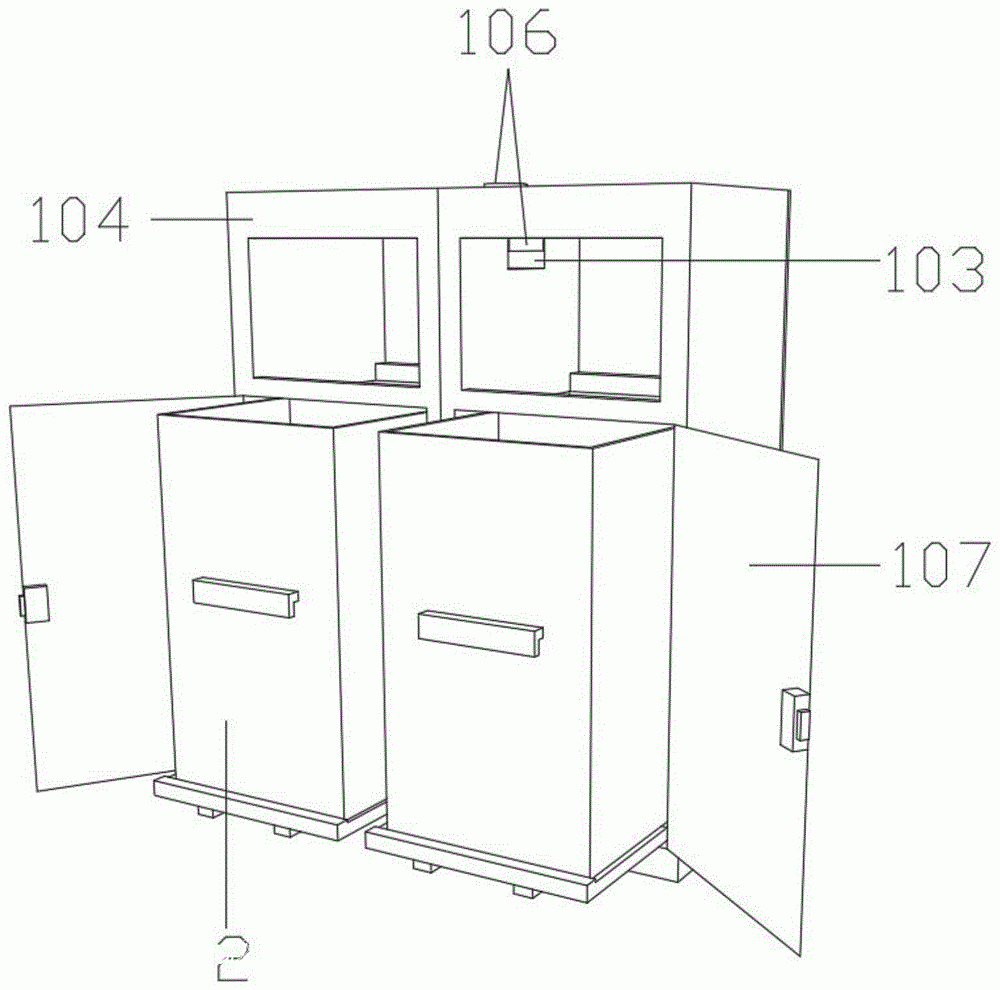

图2为安装有本实用新型中可以检测垃圾箱满溢度的感应装置的垃圾箱第一视角的结构示意图；

图3为安装有本实用新型中可以检测垃圾箱满溢度的感应装置的垃圾箱第二视角的结构示意图。

图中：101-开窗，102-红外测距仪，103-安装槽，104-垃圾箱主体，指路牌，105-导线管，106-警报装置，107-箱门，108-桶舱，109-太阳能充电板，2-垃圾桶。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

如图1-3所示,本实施例的一种可以检测垃圾箱满溢度的感应装置，包括红外测距仪102、警报装置106和太阳能充电板109，红外测距仪102设有多个，红外测距仪102通过导线与警报装置106电连接，警报装置106主要由盒体、蓄电池、信号发射器和处理器组成，太阳能充电板109与蓄电池电性连接，处理器通过导线与警报装置106电性连接，信号发射器与终端通信连接。

其中，太阳能充电板109上端固定覆盖有透明钢化玻璃，防止太阳能充电板109受到损坏。

一种设有可以检测垃圾箱满溢度的感应装置的垃圾箱，包括垃圾箱主体104，垃圾箱主体104内通过隔板分为两个桶舱108，且桶舱108内放置有垃圾桶2，桶舱108侧端转动安装有箱门107，桶舱108上端设有开设在垃圾箱主体104侧壁的开窗101，太阳能充电板109固定镶嵌在垃圾箱主体104顶端，隔板顶端开设有安装槽103，且警报装置106安装在安装槽103内，且多个红外测距仪102固定安装在桶舱108顶端，红外测距仪102红外线发射端面朝桶舱108底端，宣传栏灯箱，桶舱108顶端固定设有导线管105，且导线管105将导线进行包裹密封，密封效果好，防止受潮。

其中，多个红外测距仪102中其中一个的发射端面朝桶舱108底端中心处，提高感应的准确度。
