1.本实用新型属于垃圾箱技术领域，特别是涉及一种一拖四智能垃圾箱。


背景技术：

2.垃圾箱是存放垃圾的容器，作用与垃圾桶相同，一般是方形或长方形。流行一种广告型垃圾箱.普遍用于小区，公园等公共场所。
3.随着社会的进步和科技的发展，现有垃圾箱也越来越智能化了，也逐渐推出了智能垃圾箱，且垃圾分类种类也越来越多，而现有纸质垃圾箱因纸质材质的特殊性纸质之间却存有大量空隙，及其造成纸质垃圾箱堆满，后续人员纸质垃圾无处可丢。


技术实现要素：

4.本实用新型的目的在于提供一种一拖四智能垃圾箱，通过设置伸缩杆，便于引导板体上下滑动，通过在第二滑道内转动配合有齿轮，第二滑道相对内壁均开设有与齿轮相对应的齿槽，便于齿轮转动带动按压架上下往复运动，按压纸质垃圾箱内纸质，使纸质垃圾箱内纸质堆的更紧密些，降低清理纸质垃圾箱的频率，同时减低因纸质垃圾箱内纸质满了而溢出或满了他人无法继续丢入转而丢入其他垃圾箱的几率，通过在垃圾箱一侧滑动配合有箱门，垃圾箱底端内壁的高度从靠近箱门一端向远离箱门一端逐渐升高，便于按下卡接组件解除箱门的限位，垃圾桶自动缓缓滑出垃圾桶，减少操作者双手伸入垃圾箱取垃圾桶的麻烦，解决了上述现有技术中存在的问题。
5.为达上述目的，本实用新型是通过以下技术方案实现的：
6.一种一拖四智能垃圾箱，包括垃圾箱，垃圾箱顶端内壁装设有按压组件，按压组件包括装设在垃圾箱顶端内壁的伸缩杆，伸缩杆底端装设有板体，板体一侧开设有第一滑道，第一滑道底端开设有第二滑道，第二滑道内转动配合有齿轮，第二滑道相对内壁均开设有与齿轮相对应的齿槽，板体底端装设有按压架；
7.垃圾箱内装设有垃圾桶，垃圾箱一侧滑动配合有箱门，垃圾箱底端内壁的高度从靠近箱门一端向远离箱门一端逐渐升高，滚动广告灯箱，箱门相对两侧均与垃圾箱内壁之间装设有卡接组件。
8.可选的，按压架包括装设在板体底端的第一杆体，太阳能垃圾桶，第一杆体底端装设有十字形杆体。
9.可选的，垃圾箱内壁一侧装设有电机，且电机的输出端伸入第一滑道与齿轮卡接。
10.可选的，齿轮包括圆形板，圆形板周侧设有第一侧部、第二侧部，第一侧部装设有多个轮齿，第二侧部为光滑曲面，轮齿与齿槽啮合。
11.可选的，伸缩杆包括装设在垃圾箱顶端内壁的筒体、装设在板体上端的第二杆体，且第二杆体滑动配合在筒体内，第二杆体、筒体上部装设有第一弹簧。
12.可选的，卡接组件包括开设在箱门一侧的第一槽道、开设在垃圾箱内壁一侧的第二槽道，第一槽道、第二槽道内滑动配合有限位条，垃圾箱一侧开设有与第二槽道连通的第
三槽道，第三槽道内滑动配合有滑动板，限位条一侧开设有与滑动板相对应的凹槽，且限位条、滑动板截面均为直角梯形，限位条一侧与第二槽道内壁一侧之间装设有多个第二弹簧。
13.本实用新型的实施例具有以下有益效果：
14.本实用新型的一个实施例通过设置伸缩杆，便于引导板体上下滑动，通过在第二滑道内转动配合有齿轮，第二滑道相对内壁均开设有与齿轮相对应的齿槽，便于齿轮转动带动按压架上下往复运动，按压纸质垃圾箱内纸质，使纸质垃圾箱内纸质堆的更紧密些，降低清理纸质垃圾箱的频率，同时减低因纸质垃圾箱内纸质满了而溢出或满了他人无法继续丢入转而丢入其他垃圾箱的几率，通过在垃圾箱一侧滑动配合有箱门，垃圾箱底端内壁的高度从靠近箱门一端向远离箱门一端逐渐升高，便于按下卡接组件解除箱门的限位，垃圾桶自动缓缓滑出垃圾桶，减少操作者双手伸入垃圾箱取垃圾桶的麻烦。
15.当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
16.构成本技术的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

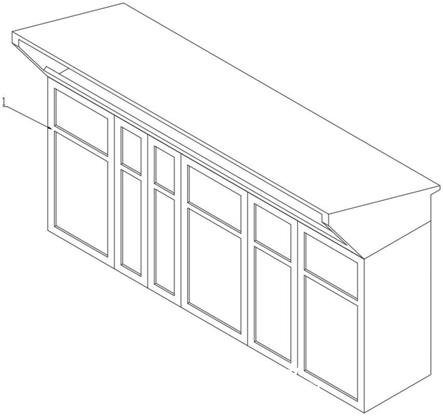

17.图1为本实用新型一实施例的立体结构示意图；
18.图2为本实用新型一实施例的剖视图；
19.图3为本实用新型一实施例的按压组件剖视图；
20.图4为图2中a处结构示意图；
21.图5为图3中b处结构示意图。
22.其中，上述附图包括以下附图标记：
23.垃圾箱1，伸缩杆2，板体3，第一滑道4，第二滑道5，候车亭，齿轮6，齿槽7，户外广告灯箱，垃圾桶8，箱门9，第一杆体10，十字形杆体11，电机12，第一槽道13，第二槽道14，限位条15，社区宣传栏，第三槽道16，滑动板17，凹槽18，第二弹簧19。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。以下对至少一个示例性实施例的描述实际上仅仅是说明性的，决不作为对本实用新型及其应用或使用的任何限制。
25.为了保持本实用新型实施例的以下说明清楚且简明，本实用新型省略了已知功能和已知部件的详细说明。
26.请参阅图1
‑
5所示，在本实施例中提供了一种一拖四智能垃圾箱，包括：垃圾箱1，垃圾箱1顶端内壁装设有按压组件，按压组件包括装设在垃圾箱1顶端内壁的伸缩杆2，伸缩杆2底端装设有板体3，板体3一侧开设有第一滑道4，第一滑道4底端开设有第二滑道5，第二滑道5内转动配合有齿轮6，第二滑道5相对内壁均开设有与齿轮6相对应的齿槽7，板体3底端装设有按压架；
27.垃圾箱1内装设有垃圾桶8，垃圾箱1一侧滑动配合有箱门9，垃圾箱1底端内壁的高
度从靠近箱门9一端向远离箱门9一端逐渐升高，箱门9相对两侧均与垃圾箱1内壁之间装设有卡接组件。
28.本实施例一个方面的应用为：转动齿轮6，齿轮6与齿槽7啮合，带动按压架上下往复运动，按压纸质垃圾箱内纸质，使垃圾箱内纸质堆的更紧密些，降低清理纸质垃圾箱的频率，同时减低因纸质垃圾箱内纸质满了而溢出或满了他人无法继续丢入转而丢入其他垃圾箱的几率；
29.按下卡接组件解除箱门9的限位，垃圾桶8受到重力作用微微倾斜使垃圾桶8底端内壁完全与垃圾桶8底端内壁贴合，然后缓缓滑出垃圾桶8，此过程操作者可通过箱门9控制垃圾桶8的滑出速度。需要注意的是，本技术中所涉及的所有用电设备均可通过蓄电池供电或外接电源。
30.通过设置伸缩杆2，便于引导板体3上下滑动，通过在第二滑道5内转动配合有齿轮6，第二滑道5相对内壁均开设有与齿轮6相对应的齿槽7，便于齿轮6转动带动按压架上下往复运动，按压纸质垃圾箱内纸质，使纸质垃圾箱内纸质堆的更紧密些，降低清理纸质垃圾箱的频率，同时减低因纸质垃圾箱内纸质满了而溢出或满了他人无法继续丢入转而丢入其他垃圾箱的几率，通过在垃圾箱1一侧滑动配合有箱门9，垃圾箱1底端内壁的高度从靠近箱门9一端向远离箱门9一端逐渐升高，便于按下卡接组件解除箱门9的限位，垃圾桶8自动缓缓滑出垃圾桶8，减少操作者双手伸入垃圾箱1取垃圾桶8的麻烦。
31.本实施例的按压架包括装设在板体3底端的第一杆体10，第一杆体10底端装设有十字形杆体11，便于按压纸质垃圾。
32.本实施例的垃圾箱1内壁一侧装设有电机12，且电机12的输出端伸入第一滑道4与齿轮6卡接，便于带动齿轮6转动。
33.本实施例的齿轮6包括圆形板601，圆形板601周侧设有第一侧部、第二侧部，第一侧部装设有多个轮齿，第二侧部为光滑曲面，轮齿与齿槽7啮合，便于轮齿通过分别与两侧第二槽道14的齿槽7配合带动板体3上下往复运动。
34.本实施例的伸缩杆2包括装设在垃圾箱1顶端内壁的筒体、装设在板体3上端的第二杆体，且第二杆体滑动配合在筒体内，第二杆体、筒体上部装设有第一弹簧。
35.本实施例的卡接组件包括开设在箱门9一侧的第一槽道13、开设在垃圾箱1内壁一侧的第二槽道14，第一槽道13、第二槽道14内滑动配合有限位条15，垃圾箱1一侧开设有与第二槽道14连通的第三槽道16，第三槽道16内滑动配合有滑动板17，限位条15一侧开设有与滑动板17相对应的凹槽18，且限位条15、滑动板17截面均为直角梯形，限位条15一侧与第二槽道14内壁一侧之间装设有多个第二弹簧19，便于按压滑动板17推动限位条15滑出第一槽道13解除箱门9的限位。
36.上述实施例可以相互结合。
37.需要说明的是，本技术的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本技术的实施方式能够以除了在这里图示或描述的那些以外的顺序实施。
38.在本实用新型的描述中，需要理解的是，方位词如“前、后、上、下、左、右”、“横向、竖向、垂直、水平”和“顶、底”等所指示的方位或位置关系通常是基于附图所示的方位或位
置关系，仅是为了便于描述本实用新型和简化描述，在未作相反说明的情况下，这些方位词并不指示和暗示所指的装置或元件必须具有特定的方位或者以特定的方位构造和操作，因此不能理解为对本实用新型保护范围的限制；方位词“内、外”是指相对于各部件本身的轮廓的内外。
