本发明涉及照明技术领域，更具体地说涉及一种新型广告灯箱风力发电路灯设备。

背景技术：
：

路灯，指给道路提供照明功能的灯具，泛指交通照明中路面照明范围内的灯具，随着科技的进步以及处于环保节能的考虑，人们已经大范围地开始使用太阳能路灯，太阳能路灯一般由照明灯具、照明安装杆、太阳能板以及蓄电设备构成，现有技术中，照明灯具一般为固定安装在照明安装杆上，因此照明的范围会比较局限，而且安装、拆卸以及维护也非常不方便。

技术实现要素：
：

本发明的目的就在于提供一种新型广告灯箱风力发电路灯设备，它具有更加节能的特点，而且对路灯的维护非常方便。

为实现上述目的，本发明的一种新型广告灯箱风力发电路灯设备，所述路灯设备包括杆体，所述路灯设备还包括蓄电箱，所述杆体的顶部安装有风力发电机，所述杆体的两侧分别设置有照明路灯和太阳能板，所述风力发电机和太阳能板与蓄电箱连接，所述蓄电箱给照明路灯供电，所述杆体由若干空心管件首尾插接安装而成，每相邻的两根空心管件其中位于上方的为上空心管件，位于下方的为下空心管件，所述上空心管件以及下空心管件的连接处设置有锁紧结构，所述锁紧结构包括设置在下空心管件端部的连接套，所述连接套中设置有具有弹性的夹套，所述上空心管件置于所述夹套的内孔中，所述连接套上活动设置有顶紧凸轮，在锁紧状态的时候所述顶紧凸轮的最凸出部顶压在夹套上使得所述夹套夹紧在所述上空心管件的外壁上，所述杆体上安装有广告灯箱，所述杆体与风力发电机之间设置有齿轮限位机构，所述齿轮限位机构包括设置在所述杆体顶部的枢轴部件以及固定在风力发电机上的环套部件，所述环套部件和枢轴部件相互铰接在一起，所述环套部件的内壁上设置有齿环，所述枢轴部件沿其长度方向设置有滑移通道，所述滑移通道中活动设置有可沿其长度方向上移动的限位部件，分类垃圾亭，所述限位部件的前端设置有齿块，所述齿块与齿环相配合。

作为上述技术方案的优选，所述连接套上设置有侧壁穿孔，所述夹套上设置有向外的弧形凸出部，所述弧形凸出部从侧壁穿孔中伸出，在锁紧状态的时候所述顶紧凸轮的最凸出部顶压在弧形凸出部上。

作为上述技术方案的优选，所述弧形凸出部的中间位置设置有弧形竖槽在锁紧状态的时候所述顶紧凸轮的最凸出部位于所述弧形竖槽中。

作为上述技术方案的优选，所述连接套具有向内的内弧形凸出部，所述夹套上具有缺口，所述内弧形凸出部位于所述缺口中。

作为上述技术方案的优选，所述连接套的外壁上向外延伸成型有安装延伸部，所述顶紧凸轮通过枢轴铰接在所述安装延伸部上，所述顶紧凸轮上设置有弧形把手部。

本发明的有益效果在于：本发明具有更加节能的特点，而且对路灯的维护非常方便。

附图说明：

下面结合附图对本发明做进一步的说明：

图1为本发明实施例的结构示意图

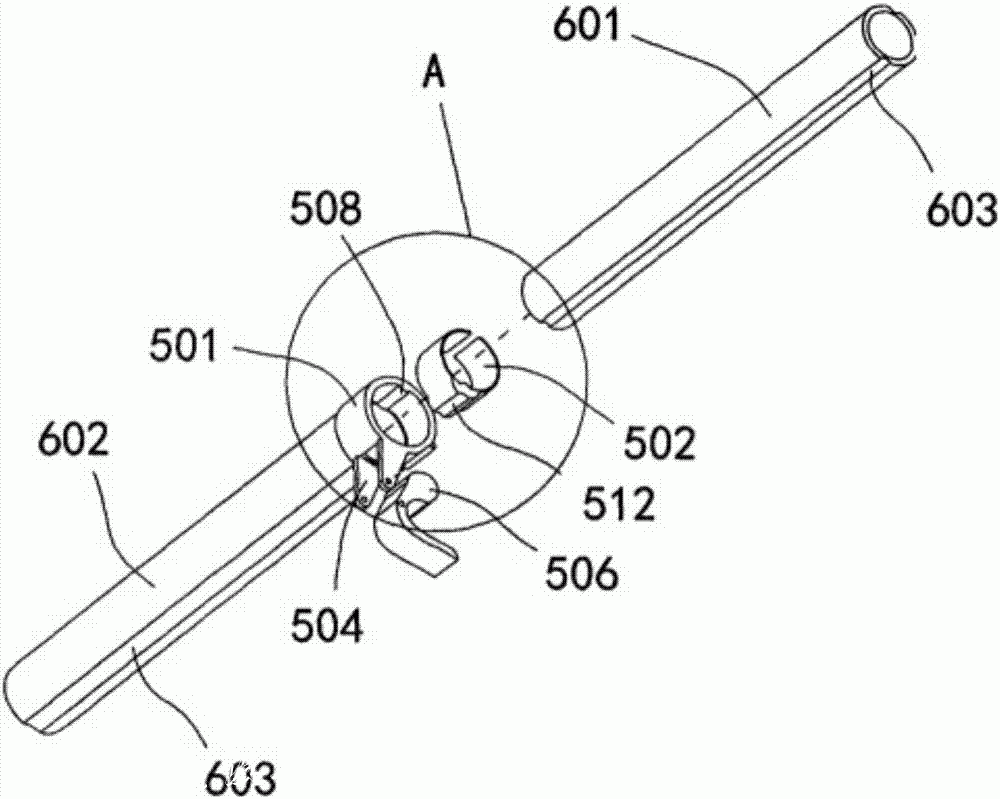

图2为本发明实施例中上空心管件和下空心管件的安装示意图

图3为本发明实施例中上空心管件和下空心管件的安装示意图

图4为图2中A处的放大示意图

图5为本发明实施例中夹套的结构示意图

图6为本发明实施例中齿轮限位机构的立体分解示意图

图7为本发明实施例中齿轮限位机构的剖视图

具体实施方式：

以下所述仅为体现本发明原理的较佳实施例，并不因此而限定本发明的保护范围

如图1至7所示为本发明一种新型广告灯箱风力发电路灯设备的实施例，所述路灯设备包括杆体600，所述路灯设备还包括蓄电箱5，所述杆体600的顶部安装有风力发电机4，所述杆体600的两侧分别设置有照明路灯1和太阳能板2，宣传栏厂家，所述风力发电机4和太阳能板2与蓄电箱5连接，所述蓄电箱5给照明路灯1供电，所述杆体600由若干空心管件首尾插接安装而成，每相邻的两根空心管件其中位于上方的为上空心管件601，位于下方的为下空心管件602，所述上空心管件601以及下空心管件602的连接处设置有锁紧结构500，所述锁紧结构500包括设置在下空心管件602端部的连接套501，所述连接套501中设置有具有弹性的夹套502，所述上空心管件601置于所述夹套502的内孔中，所述连接套501上活动设置有顶紧凸轮506，在锁紧状态的时候所述顶紧凸轮506的最凸出部顶压在夹套502上使得所述夹套502夹紧在所述上空心管件601的外壁上，所述杆体600上安装有广告灯箱7，具体地说，杆体600上固定有向外延伸且垂直于杆体600的安装连接杆，安装连接杆的一端固定在广告灯箱7，而广告灯箱7的灯管由蓄电箱5供电，它使得路灯具有更多的功能，而且由于广告灯箱7也采用风力和太阳能，更加节能，杆体600与风力发电机4之间设置有齿轮限位机构800，所述齿轮限位机构800包括设置在所述杆体600顶部的枢轴部件801以及固定在风力发电机4上的环套部件809，所述环套部件809和枢轴部件801相互铰接在一起，所述环套部件809的内壁上设置有齿环802，所述枢轴部件801沿其长度方向设置有滑移通道808，所述滑移通道808中活动设置有可沿其长度方向上移动的限位部件807，所述限位部件807的前端设置有齿块811，所述齿块811与齿环802相配合，具体到本实施例中，环套部件809和枢轴部件801通过轴承810铰接在一起。
