1.本实用新型属于太阳能自动发光提示路牌技术领域，具体涉及一种太阳能自动发光提示路牌。


背景技术：

2.路票作为行车凭证，行车效率很低，因此，提出了塑料材质的路牌显示来代替路票，以强度高、韧性好的塑料为材质，面积较大、重量较小的多边形平板状物体，能表示闭塞意义的信息，并便于携带和高举，白天或夜间在机车头灯照射下能分别达到600m和200m的显示距离。
3.现有的太阳能自动发光提示路牌在使用过程中会有不能调节的弊端存在，由于查看路牌的人员有高低之分，以及小朋友会使用路牌，如果路牌只能存在一种平面姿势摆放，会导致身高较低的人员看不清楚路牌指示，会导致走错路的情况发生，并且太阳板在使用时常年风吹雨打会降低使用寿命，该装置的本身没有为太阳能板设有保护装置，为此我们提出一种太阳能自动发光提示路牌。


技术实现要素：

4.本实用新型的目的在于提供一种太阳能自动发光提示路牌，以解决上述背景技术中提出的太阳能自动发光提示路牌在使用过程中会有不能调节的弊端存在，由于查看路牌的人员有高低之分，以及小朋友会使用路牌，如果路牌只能存在一种平面姿势摆放，会导致身高较低的人员看不清楚路牌指示，会导致走错路的情况发生，并且太阳板在使用时常年风吹雨打会降低使用寿命，该装置的本身没有为太阳能板设有保护装置问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种太阳能自动发光提示路牌，包括壳体、转轴和齿轮，所述壳体的内部设有路牌，所述壳体的下表面固定安装有支柱，所述壳体的外表面固定安装有太阳能板，所述壳体的一侧设有转把，所述转把的一端连通有转轴，所述转轴的外表面套设有齿轮，所述壳体的内壁固定安装有滑轨，所述滑轨内部设有滑块，所述壳体的内部设有齿条，所述齿条的外表面固定安装有连接柱，所述壳体的外表面固定安装有第一限位孔，所述路牌的上表面对角处均开设有第二限位孔，所述第二限位孔与第一限位孔之间设有拉伸弹簧。
6.优选的，所述太阳能板的外表面设有保护壳，所述保护壳上表面固定安装有透明盖板，所述保护壳的内部开设有滑槽，所述保护壳的外表面固定安装有扭簧。
7.优选的，所述转轴贯穿路牌外表面，且一端延伸至内部，并且另一端延伸至壳体内部。
8.优选的，所述齿轮与齿条啮合连接，且齿条与齿轮均设有两个。
9.优选的，所述滑轨与滑块滑动连接，垃圾箱，广告灯箱多少钱一个，且滑块设有两个，并且两个所述滑块一端与齿条外表面固定安装。
10.优选的，所述连接柱设有两个，且两个连接柱均贯穿路牌外表面延伸至路牌内部
固定连接。
11.优选的，所述扭簧设有两个，且保护壳的前后两侧板均通过扭簧相铰接。
12.与现有技术相比，垃圾分类亭，本实用新型的有益效果是：
13.1、通过设计的齿轮，当该装置在正常使用时，首先转动转把，这时齿轮会与齿条啮合转动，同时齿条会产生位移，此时的路牌会在连接柱的作用下与齿条一同产生位移，从而可以达到使路牌角度调节的效果，该装置的安装可以使路牌便于调节角度，提高适用范围。
14.2、通过设计的保护壳，当该装置正常使用时，首先将保护壳内壁的滑槽对准太阳能板的两侧滑进，这时透明盖板的设置可以使太阳能板正常吸收热度，并且可以通过扭簧将保护壳的两侧板向外翻转取下保护壳进行清洁，该装置的安装可以使太阳能板得到保护并且便于清洁，提高使用寿命。
附图说明

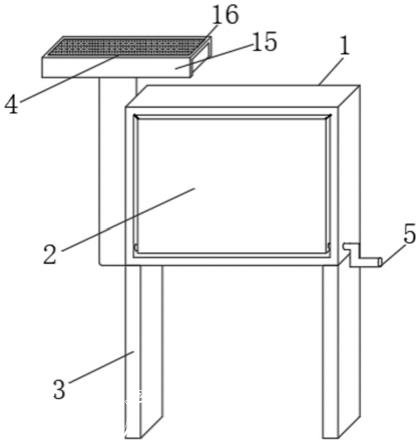

15.图1为本实用新型的结构示意图；
16.图2为本实用新型的正视剖面结构示意图；
17.图3为本实用新型的太阳能板的剖面结构示意图；
18.图4为本实用新型图2中a处的放大结构示意图；
19.图5为本实用新型图2中b处的放大结构示意图。
20.图中：1、壳体；2、路牌；3、支柱；4、太阳能板；5、转把；6、转轴；7、齿轮；8、滑轨；9、滑块；10、齿条；11、连接柱；12、第一限位孔；13、第二限位孔；14、拉伸弹簧；15、保护壳；16、透明盖板；17、滑槽；18、扭簧。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1
‑
5，本实用新型提供一种技术方案：一种太阳能自动发光提示路牌，包括壳体1、转轴6和齿轮7，壳体1的内部设有路牌2，壳体1的下表面固定安装有支柱3，壳体1的外表面固定安装有太阳能板4，壳体1的一侧设有转把5，转把5的一端连通有转轴6，转轴6的外表面套设有齿轮7，壳体1的内壁固定安装有滑轨8，滑轨8内部设有滑块9，壳体1的内部设有齿条10，齿条10的外表面固定安装有连接柱11，壳体1的外表面固定安装有第一限位孔12，路牌2的上表面对角处均开设有第二限位孔13，第二限位孔13与第一限位孔12之间设有拉伸弹簧14。
23.本实施方案中，当该装置在正常使用时，首先转动转把5，这时齿轮7会与齿条10啮合转动，同时齿条10会因为滑轨8和滑块9的互动连接而产生位移，此时的路牌2会在齿条10位移的作用下一同产生位移，此时的拉伸弹簧14会被拉伸连接，从而可以达到使路牌2角度调节的效果，该装置的安装可以使路牌2便于调节角度，提高适用范围。
24.具体的，太阳能板4的外表面设有保护壳15，保护壳15上表面固定安装有透明盖板16，保护壳15的内部开设有滑槽17，保护壳15的外表面固定安装有扭簧18。
25.本实施方案中，当该装置正常使用时，首先将保护壳15内壁的滑槽17对准太阳能板4的两侧滑进，这时透明盖板16的设置可以使太阳能板4正常吸收热度，并且可以通过扭簧18将保护壳15的两侧板向外翻转取下保护壳15进行清洁，该装置的安装可以使太阳能板4得到保护并且便于清洁，提高使用寿命。
26.具体的，转轴6贯穿路牌2外表面，且一端延伸至内部，并且另一端延伸至壳体1内部。
27.本实施方案中，通过设置转轴6贯穿路牌2外表面，且一端延伸至内部，并且另一端延伸至壳体1内部，可以使路牌2在翻转时具有稳定性。
28.具体的，齿轮7与齿条10啮合连接，且齿条10与齿轮7均设有两个。
29.本实施方案中，通过设置齿轮7与齿条10啮合连接，且齿条10与齿轮7均设有两个，便于使路牌2下端更平衡的翻转。
30.具体的，滑轨8与滑块9滑动连接，且滑块9设有两个，并且两个滑块9一端与齿条10外表面固定安装。
31.本实施方案中，通过设置滑轨8与滑块9滑动连接，党建宣传栏，可以使齿条10在啮合移动时具有稳定性。
32.具体的，连接柱11设有两个，且两个连接柱11均贯穿路牌2外表面延伸至路牌2内部固定连接。
33.本实施方案中，通过设置两个连接柱11均贯穿路牌2外表面延伸至路牌2内部固定连接，可以使齿条10在移动时带动路牌2同时移动。
34.具体的，扭簧18设有两个，且保护壳15的前后两侧板均通过扭簧18相铰接。
35.本实施方案中，通过设置保护壳15的前后两侧板均通过扭簧18相铰接，可以使保护壳15便于拆卸进行清洁。
36.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
