1.本实用新型涉及滚动灯箱技术领域，具体为一种小区节能滚动灯箱。


背景技术：

2.滚动灯箱也叫换画灯箱，原理就是利用一套数字滚动系统带动画面间隔转动，以达到在一个灯箱内安装多幅画面的效果，滚动灯箱不断的闪动、结合和停留，有效的提高了施工工地人员的视觉冲击力，提高了广告单位面积利用率，节能滚动灯箱集霓虹灯的优点于一身，白天晚上可以不间断的闪动，动静结合引起人们的注意，各种文字、图案有序跳跃、交替辉映，强烈的视觉冲击力，满足工地人员视觉感受。
3.目前，现有的滚动灯箱为正常供电，滚动灯箱白天夜间不间断滚动会很耗电，提高了成本，同时滚动灯箱内器件在长时间的使用时，容易产生热量导致箱体内部的温度升高，从而导致滚动灯箱的使用寿命缩短，同时降低了工作效率。针对相关技术问题，目前尚未提出有效的解决方案。


技术实现要素：

4.针对相关技术中的问题，本实用新型提出一种小区节能滚动灯箱，以克服现有相关技术所存在的上述技术问题，本实用新型的目的是将太阳能转换为电能，实现了成本低能耗低，同时有效对箱体的内部进行散热，提高工作效率。
5.为实现上述目的，公交候车亭厂家，本实用新型提供如下技术方案：一种小区节能滚动灯箱，包括箱体1，所述箱体1的内部上下两端均固定有照明灯2，所述箱体1的内部设置有上卷筒3和下卷筒4，所述上卷筒3和下卷筒4均设置在同一水平线上，所述上卷筒3的一端设置有电机5，所述电机5的输出端设置有第一转动轴6，所述第一转动轴6与上卷筒3的一端连接，所述下卷筒4的一端连接有第二转动轴7，所述第一转动轴6和第二转动轴7上均设置有齿轮，两个所述齿轮通过链条连接，所述上卷筒3的另一端内设置有上限位器8，所述下卷筒4的另一端内设置有下限位器9，所述下卷筒4的一端内设置有拉簧紧绷器10，所述箱体1的顶部设置有支撑柱11，所述支撑柱11的顶部设置有顶板12，所述顶板12的顶部固定安装有太阳能板13，路灯灯箱，所述顶板12的内部设置有蓄电池14，所述太阳能板13通过转换器与蓄电池14连接，所述箱体1的一侧设置有控制器15，所述蓄电池14通过供电线与控制器15连接，所述箱体1上设置有散热组件16，所述箱体1的另一侧开设有开口，所述开口上固定安装有防护网17，所述箱体1的底部两侧均设置有支撑腿18，两个所述支撑腿18的底部设置有底座19。
6.优选的，所述散热组件16包括伺服电机1601和扇叶1602，所述伺服电机1601固定安装在箱体1的一侧，滚动广告灯箱，所述伺服电机1601的输出端贯穿箱体1的一侧并延伸至箱体1的内部与扇叶1602连接。
7.优选的，所述控制器15分别与照明灯2、电机5、拉簧紧绷器10、上限位器8、下限位器9、伺服电机1601连接。
8.优选的，所述照明灯2采用12伏led灯，所述电机5采用12伏节能低压电机。
9.优选的，所述箱体1采用金属材料制成，所述箱体1的外表面涂覆有加强层，所述加强层与箱体1的外表面之间设置有防腐蚀层。
10.与现有技术相比，本实用新型的有益效果是：
11.(1)本实用新型为一种小区节能滚动灯箱，蓄电池通过控制器给电机供电并启动电机，电机通过第一转动轴带动上卷筒进行转动，与下卷筒连接的第二转动轴和第一转动轴上均设置有齿轮，两个齿轮通过链条连接，从而使上卷筒和下卷筒同步进行转动，在上卷筒上的画面向下移动到下卷筒上，下卷筒内部的拉簧紧绷器中的拉簧产生的扭力带动下卷筒将画面卷入下卷筒，当画面全部卷到下卷筒时，上卷筒内的上限位器会发出信号给控制器，控制器即发出指令给电机停机并换向运行，当全部画面卷至上卷筒后，下卷筒上的下限位器就发出信号给控制器，控制器就发出指令给电机停机并换向运行，下卷筒内部的拉簧紧绷器内的拉簧产生的扭力可随时调节下卷筒与上卷筒之间画面的松紧度，从而达到始终拉紧画面平整不跑偏不卷烂的目的，便于人们使用；
12.(2)本实用新型为一种小区节能滚动灯箱，通过在顶板的顶部设置太阳能板采集光能，转换器将太阳能板所采集的光能进行转换成电能输送到蓄电池内进行存储，降低成本和能耗；
13.(3)本实用新型为一种小区节能滚动灯箱，通过在箱体上设置散热组件有效对箱体内部所产生的热量进行排出，伺服电机在工作的过程中带动扇叶进行旋转，从而有效加快箱体内部热量的散发，延长箱体内部的器件的使用寿命，防护网能够有效防止外部的杂质进入到箱体的内部，同时箱体内部的热量从防护网散发出去。
附图说明
14.图1是本实用新型的立体结构示意图；

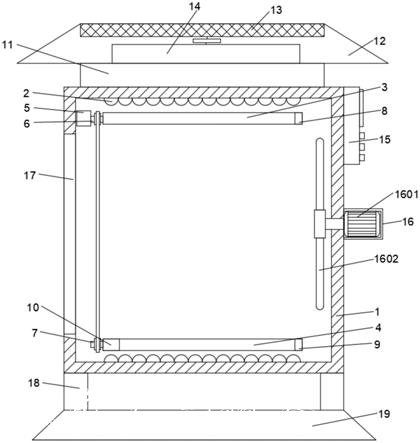

15.图2是本实用新型的正视剖面结构示意图。
16.附图标记中：
17.1、箱体；2、照明灯；3、上卷筒；4、下卷筒；5、电机；6、第一转动轴；7、第二转动轴；8、上限位器；9、下限位器；10、拉簧紧绷器；11、支撑柱；12、顶板；13、太阳能板；14、蓄电池；15、控制器；16、散热组件；1601、伺服电机；1602、扇叶；17、防护网；18、支撑腿；19、底座。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
19.实施例
20.请参阅图1
‑
2所示，本实用新型提供一种小区节能滚动灯箱的技术方案：一种小区节能滚动灯箱，包括箱体1，所述箱体1的内部上下两端均固定有照明灯2，所述箱体1的内部设置有上卷筒3和下卷筒4，所述上卷筒3和下卷筒4均设置在同一水平线上，所述上卷筒3的一端设置有电机5，所述电机5的输出端设置有第一转动轴6，所述第一转动轴6与上卷筒3的一端连接，所述下卷筒4的一端连接有第二转动轴7，所述第一转动轴6和第二转动轴7上均
设置有齿轮，两个所述齿轮通过链条连接，所述上卷筒3的另一端内设置有上限位器8，所述下卷筒4的另一端内设置有下限位器9，所述下卷筒4的一端内设置有拉簧紧绷器10，具体的，电机5通过第一转动轴6带动上卷筒3进行转动，由于与下卷筒4连接的第二转动轴7和第一转动轴6上均设置有齿轮，两个齿轮通过链条连接，实现上卷筒3和下卷筒4同步进行转动，当画面全部卷到下卷筒4时，上卷筒3内的上限位器8会发出信号给控制器15，控制器15即发出指令给电机5停机并换向运行，当全部画面卷至上卷筒3后，下卷筒4上的下限位器9就发出信号给控制器15，控制器15就发出指令给电机5停机并换向运行，下卷筒4内部的拉簧紧绷器10内的拉簧产生的扭力可随时调节下卷筒4与上卷筒3之间画面的松紧度，从而达到始终拉紧画面平整不跑偏不卷烂的目的，便于人们使用，所述箱体1的顶部设置有支撑柱11，所述支撑柱11的顶部设置有顶板12，所述顶板12的顶部固定安装有太阳能板13，所述顶板12的内部设置有蓄电池14，所述太阳能板13通过转换器与蓄电池14连接，所述箱体1的一侧设置有控制器15，所述蓄电池14通过供电线与控制器15连接，具体的，太阳能板13采集光能，转换器将太阳能板13所采集的光能进行转换成电能输送到蓄电池14内进行存储，所述箱体1上设置有散热组件16，具体的，散热组件16有效对箱体1内部所产生的热量进行排出，所述箱体1的另一侧开设有开口，所述开口上固定安装有防护网17，具体的，防护网17能够有效防止外部的杂质进入到箱体1的内部，所述箱体1的底部两侧均设置有支撑腿18，公交候车亭，两个所述支撑腿18的底部设置有底座19。
21.其中，所述散热组件16包括伺服电机1601和扇叶1602，所述伺服电机1601固定安装在箱体1的一侧，所述伺服电机1601的输出端贯穿箱体1的一侧并延伸至箱体1的内部与扇叶1602连接，具体的，伺服电机1601在工作的过程中带动扇叶1602进行旋转，从而有效加快箱体1内部热量的散发，延长箱体1内部的器件的使用寿命，
22.其中，所述控制器15分别与照明灯2、电机5、拉簧紧绷器10、上限位器8、下限位器9、伺服电机1601连接，具体的，控制器15能够有效控制照明灯2、电机5、拉簧紧绷器10、上限位器8、下限位器9、伺服电机1601的启闭。
23.其中，所述照明灯2采用12伏led灯，所述电机5采用12伏节能低压电机，具体的，照明灯2采用12v供电，实现了成本低能耗低，无污染。
24.其中，所述箱体1采用金属材料制成，所述箱体1的外表面涂覆有加强层，所述加强层与箱体1的外表面之间设置有防腐蚀层，具体的，有效延长箱体1的使用寿命，防止箱体1被腐蚀，使箱体1具有防腐性能。
25.具体的，本实用新型的工作原理及使用流程：蓄电池14通过控制器15给电机5供电并启动电机5，电机5通过第一转动轴6带动上卷筒3进行转动，与下卷筒4连接的第二转动轴7和第一转动轴6上均设置有齿轮，两个齿轮通过链条连接，从而使上卷筒3和下卷筒4同步进行转动，在上卷筒3上的画面向下移动到下卷筒4上，下卷筒4内部的拉簧紧绷器10中的拉簧产生的扭力带动下卷筒4将画面卷入下卷筒4，当画面全部卷到下卷筒4时，上卷筒3内的上限位器8会发出信号给控制器15，控制器15即发出指令给电机5停机并换向运行，当全部画面卷至上卷筒3后，下卷筒4上的下限位器9就发出信号给控制器15，控制器15就发出指令给电机5停机并换向运行，下卷筒4内部的拉簧紧绷器10内的拉簧产生的扭力可随时调节下卷筒4与上卷筒3之间画面的松紧度，从而达到始终拉紧画面平整不跑偏不卷烂的目的，便于人们使用，顶板12顶部的太阳能板13采集光能，转换器将太阳能板13所采集的光能进行
转换成电能输送到蓄电池14内进行存储，箱体1上的散热组件16有效对箱体1内部所产生的热量进行排出，伺服电机1601在工作的过程中带动扇叶1602进行旋转，从而有效加快箱体1内部热量的散发，宣传栏，延长箱体1内部的器件的使用寿命，防护网17能够有效防止外部的杂质进入到箱体1的内部，同时箱体1内部的热量从防护网17散发出去。
