1.本实用新型涉及
垃圾桶领域，具体为
一种防
表面挂冰的
垃圾桶。
背景技术：2.垃圾桶，又名废物箱或
垃圾箱，就是装放垃圾的地方。垃圾桶多数以金属或塑胶制成，用时放入塑料袋，当垃圾一多便可扎起袋丢掉，多数垃圾桶都有盖以防垃圾的异味四散，有些垃圾桶可以以脚踏开启，垃圾桶是人们生活中“藏污纳垢”的容器，垃圾桶多数以金属或塑胶制，用时放入塑料袋，当垃圾一多便可扎起袋丢掉，多数垃圾桶都有盖以防垃圾的异味四散，有些垃圾桶可以用脚踏来开启，很多
垃圾箱是分类别的，
太阳能垃圾桶，可回收的和不可回收的，垃圾桶就使用场合可分为公共垃圾桶和家庭垃圾桶。
3.在日常生活中，到冬天时刻一些公共垃圾桶在室外，由于天气寒冷特别容易上冰，导致垃圾桶
表面结冰上冰，不利用环卫工人清理垃圾桶。
技术实现要素：4.本实用新型的目的在于提供
一种防表面挂冰的垃圾桶，以解决上述背景技术中提出的问题。
5.为实现上述目的，一种防表面挂冰的垃圾桶，包括垃圾桶桶体和桶盖，所述垃圾桶桶体的上端转动连接着桶盖，所述桶盖的上端固定开有凹槽，所述凹槽的内部放置有太阳能板，所述太阳能板电性连接蓄电电池，
路灯灯箱，所述垃圾桶桶体的后端下部固定连接有开关控制器，所述蓄电电池与开关控制器电性连接，所述开关控制器电性连接有温控器，所述温控器电性连接有加热水垫。
6.优选的：所述加热水垫的内部固定连接有加热棒，所述加热棒外部缠绕套接有电阻丝，所述电阻丝与蓄电电池电性连接。
7.优选的：所述垃圾桶桶体的后端下方固定设置有横板，所述蓄电电池固定连接在横板的上端，所述横板转动套接有转动轴，所述转动轴的两端固定连接有转轮。
8.优选的：所述垃圾桶桶体的内部后端固定连接有储物盒，所述温控器固定放置在储物盒的内部。
9.优选的：所述垃圾桶桶体的前端铰接有遮挡板，所述遮挡板的前端转动连接有把手，所述遮挡板的前端固定开有放置槽，所述把手可以转动放置在放置槽内。
10.与现有技术相比，本实用新型的有益效果是：
11.1、本实用新型一种防表面挂冰的垃圾桶，通过设置太阳能板，蓄电电池，开关控制器，温控器和加热水垫，太阳能板在阳光的照耀下，将热能转换成电能储存在蓄电电池内，蓄电电池内的电能为加热水垫提供电源，利用温控器，调节一个最高温度，温度在这个范围内，电源畅通，超过这个范围就会断电保护垃圾桶不会因温度过高而变形。
12.2、本实用新型一种防表面挂冰的垃圾桶，通过设置遮挡板，把手和放置槽，通过拉动把手，
路牌，将遮挡板拉起，方便清理残留垃圾和对垃圾桶内部进行清洗，同时把手可以转动至
放置槽内，做为隐藏式把手，减少了占用的空间。
附图说明

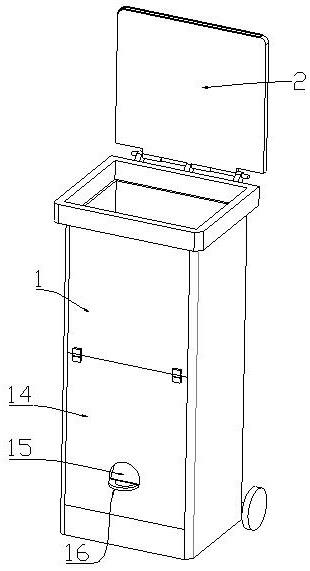

13.图1为本实用新型部件总外观图；
14.图2为本实用新型部件侧面示意图；
15.图3为本实用新型部件内部剖视图；
16.图4为本实用新型部件加热水垫示意图。
17.图中：
18.1、垃圾桶桶体；2、桶盖；3、凹槽；4、太阳能板；5、蓄电电池；6、开关控制器；7、温控器；8、加热水垫；9、加热棒；10、电阻丝；11、横板；12、转动轴；13、转轮；14、遮挡板；15、放置槽；16、把手；17、储物盒。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1
‑
3，图为本实用新型中一优选实施方式，一种防表面挂冰的垃圾桶，包括垃圾桶桶体1和桶盖2，垃圾桶桶体1的上端转动连接着桶盖2，桶盖2通过转轴与垃圾桶桶体1转动连接，保证桶盖2可以转动打开，桶盖2的上端固定开有凹槽3，凹槽3的内部卡扣放置有太阳能板4，方便取下太阳能板4，凹槽3与太阳能板4大小匹配，太阳能板4通过电源线电性连接蓄电电池5，蓄电电池5用来储存太阳能板4转换的电能，垃圾桶桶体1的后端下部固定连接有开关控制器6，蓄电电池5与开关控制器6电性连接，开关控制器6用来控制蓄电电池5的电源输出，开关控制器6电性连接有温控器7，温控器7的型号为py—sm5（mini），温控器7电性连接有加热水垫8，调节出温控器7的最高温度，打开开关控制器6的开关给加热水垫8加热，当温度超过温控器7设定的最高温度时，温控器7会自动断电，当温度降下来时，温控器7的电源会重新接通。
21.加热水垫8的内部固定连接有加热棒9，加热棒9外部缠绕套接有电阻丝10，电阻丝10与蓄电电池5电性连接，接通电源给电阻丝10通电后，电阻丝10发热，加热了加热棒9，使得加热水垫8内的水加热，从而加热垃圾桶桶体1，垃圾桶桶体1的后端下方固定设置有横板11，横板11起到了承重作用，同时固定了转轮13，蓄电电池5固定连接在横板11的上端，横板11转动套接有转动轴12，转动轴12通过轴承转动套接在横板11内部，使得转动轴12可以更容易转动，转动轴12的两端固定连接有转轮13，方便推动垃圾桶桶体1，垃圾桶桶体1的内部后端固定连接有储物盒17，温控器7固定放置在储物盒17的内部，将温控器7放置在垃圾桶内部，有助于温控器7感受垃圾桶桶体1的内部温度，避免温度过高使得垃圾桶桶体1变形，储物盒17则对温控器7起到了一定保护作用，
候车亭，垃圾桶桶体1的前端铰接有遮挡板14，遮挡板14的前端通过转轴转动连接有把手16，把手16方便把遮挡板14拉起，遮挡板14的前端固定开有放置槽15，把手16可以转动放置在放置槽15内，隐藏把手16，使得外观更加美观。
22.本实用新型的工作流程及其原理：位于桶盖2上端的太阳能板4在阳光的照耀下，
可以将热能转换成电能储存在蓄电电池5内，蓄电电池5内的电能为加热水垫8提供电源，利用温控器7，调节一个最高温度，温度在这个范围内，电源畅通，超过这个范围就会断电保护垃圾桶桶体1不会因温度过高而变形，当温度降下来时，温控器7的电源会重新接通，继续加热加热水垫8，使用者通过拉动把手16，将遮挡板14拉起，方便清理残留垃圾和对垃圾桶桶体1内部进行清洗，
垃圾箱，同时把手16可以转动至放置槽内15，做为隐藏式把手16，减少了把手16占用的空间。
23.以上内容是结合具体实施方式对本实用新型作进一步详细说明，不能认定本实用新型具体实施只局限于这些说明，对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型的构思的前提下，还可以作出若干简单的推演或替换，都应当视为属于本实用新型所提交的权利要求书确定的保护范围。
技术特征：1.一种防表面挂冰的垃圾桶，包括垃圾桶桶体（1）和桶盖（2），其特征在于：所述垃圾桶桶体（1）的上端转动连接着桶盖（2），所述桶盖（2）的上端固定开有凹槽（3），所述凹槽（3）的内部放置有太阳能板（4），所述太阳能板（4）电性连接蓄电电池（5），所述垃圾桶桶体（1）的后端下部固定连接有开关控制器（6），所述蓄电电池（5）与开关控制器（6）电性连接，所述开关控制器（6）电性连接有温控器（7），所述温控器（7）电性连接有加热水垫（8）。2.根据权利要求1所述的一种防表面挂冰的垃圾桶，其特征在于：所述加热水垫（8）的内部固定连接有加热棒（9），所述加热棒外部缠绕套接有电阻丝（10），所述电阻丝（10）与蓄电电池（5）电性连接。3.根据权利要求1所述的一种防表面挂冰的垃圾桶，其特征在于：所述垃圾桶桶体（1）的后端下方固定设置有横板（11），所述蓄电电池（5）固定连接在横板（11）的上端，所述横板（11）转动套接有转动轴（12），所述转动轴（12）的两端固定连接有转轮（13）。4.根据权利要求1所述的一种防表面挂冰的垃圾桶，其特征在于：所述垃圾桶桶体（1）的内部后端固定连接有储物盒（17），所述温控器（7）固定放置在储物盒（17）的内部。5.根据权利要求1所述的一种防表面挂冰的垃圾桶，其特征在于：所述垃圾桶桶体（1）的前端铰接有遮挡板（14），所述遮挡板（14）的前端转动连接有把手（16），所述遮挡板（14）的前端固定开有放置槽（15），所述把手（16）可以转动放置在放置槽（15）内。
技术总结本实用新型涉及垃圾桶领域，具体为一种防表面挂冰的垃圾桶，包括垃圾桶桶体和桶盖，垃圾桶桶体的上端转动连接着桶盖，桶盖的上端固定开有凹槽，凹槽的内部放置有太阳能板，太阳能板电性连接蓄电电池，垃圾桶桶体的后端下部固定连接有开关控制器，蓄电电池与开关控制器电性连接，开关控制器电性连接有温控器，温控器电性连接有加热水垫，本实用新型一种防表面挂冰的垃圾桶，通过设置太阳能板，蓄电电池，开关控制器，温控器和加热水垫，太阳能板在阳光的照耀下，将热能转换成电能储存在蓄电电池内，蓄电电池内的电能为加热水垫提供电源，利用温控器调节最高温度，温度在这个范围内，电源畅通，超过这个范围就会断电保护垃圾桶避免温度过高变形。温度过高变形。温度过高变形。
技术研发人员：金齐震
受保护的技术使用者：凤阳全瑞塑业科技有限公司
技术研发日：2021.03.05
技术公布日：2021/11/9
