1.本实用新型涉及一种太阳能路灯及其广告灯箱。


背景技术：

2.路灯是一种用于道路照明的公共基础设施，具有广泛的应用性。而太阳能作为一种可再生能源，其环保、无污染、分布广泛的特点越来越受到人们的关注，其中，以太阳能路灯应用为代表的道路照明工程，越来越被看好。
3.太阳能路灯中一般都配备有用于存储电能的锂电池组。目前，锂电池组大多通过抱箍固定在路灯灯杆上，或者固定在太阳能电池板的下方，或者埋于地下。由于锂电池组的体积较大，前两种情况影响路灯的外观，后一种情况埋于地下有渗水及发潮的可能性，有较大的安全隐患，影响路灯的使用寿命。


技术实现要素：

4.本实用新型的目的在于提供一种太阳能路灯，以解决现有技术中太阳能路灯的美观和安全不能兼得的技术问题；本实用新型的目的还在于提供一种太阳能路灯的广告灯箱。
5.为实现上述目的，本实用新型太阳能路灯的广告灯箱的技术方案是：
6.太阳能路灯的广告灯箱，包括：
7.箱体，具有广告腔，广告腔内用于放置广告纸；
8.所述箱体还具有电池腔；
9.锂电池，为偏平状结构，锂电池设置有多个，所有的锂电池均放置在电池腔内，锂电池的宽度方向与箱体的宽度方向一致。
10.有益效果是：由于锂电池设置在广告灯箱的电池腔内，避免了锂电池的外露，保证了锂电池的安全性，而且锂电池呈偏平状，使得锂电池放置在广告灯箱后，不会大幅增加广告灯箱的厚度，保证了路灯的整体美观性。此外，广告灯箱具有广告宣传的用途。
11.进一步的，所述电池腔内设有正极母排和负极母排，所有的锂电池的正极通过导线连接在正极母排上，所有的锂电池的负极通过导线连接在负极母排上。
12.有益效果是：由于锂电池的数量较多，通过两个母排汇集后，通过两根导线即可与箱体外部导电连接，有利于导线的引出。
13.进一步的，所述箱体的顶部设有防水接头，正极母排和负极母排引出的导线从防水接头穿出。
14.有益效果是：这样设计，能够节省导线，从而降低成本，同时能够降低输电损，有利于提高电能利用率。而防水接头能够避免箱体内进水，保证安全性。
15.进一步的，所有的锂电池以矩阵形式放置在电池腔内。
16.有益效果是：这样设计，能够充分利用电池腔内的空间，提高锂电池的能量密度。
17.进一步的，所述箱体具有弧面，该弧面用于朝向灯杆设置且与灯杆的外周面适配。
18.有益效果是：这样设计，有利于广告灯箱固定在灯杆上。
19.进一步的，所述广告腔内设有导光板、玻璃板和光源，导光板和玻璃板之间设有放置间隙，该放置间隙用于放置广告纸，光源通过导光板照亮广告纸。
20.有益效果是：这样设计，有利于晚上照亮广告腔内的广告纸。
21.进一步的，所述箱体包括广告箱体和电池箱体，广告箱体和电池箱体可拆连接在一起。
22.为实现上述目的，本实用新型太阳能路灯的技术方案是：
23.太阳能路灯，包括灯杆，灯杆上设有太阳能电池板、灯头和广告灯箱，所述广告灯箱包括：
24.箱体，具有广告腔，广告腔内用于放置广告纸；
25.所述箱体还具有电池腔；
26.锂电池，为偏平状结构，锂电池设置有多个，所有的锂电池均放置在电池腔内，锂电池的宽度方向与箱体的宽度方向一致。
27.有益效果是：由于锂电池设置在广告灯箱的电池腔内，避免了锂电池的外露，保证了锂电池的安全性，指路牌，而且锂电池呈偏平状，候车亭，使得锂电池放置在广告灯箱后，不会大幅增加广告灯箱的厚度，保证了路灯的整体美观性。此外，广告灯箱具有广告宣传的用途。
28.进一步的，所述电池腔内设有正极母排和负极母排，所有的锂电池的正极通过导线连接在正极母排上，所有的锂电池的负极通过导线连接在负极母排上。
29.有益效果是：由于锂电池的数量较多，通过两个母排汇集后，通过两根导线即可与箱体外部导电连接，有利于导线的引出。
30.进一步的，所述箱体的顶部设有防水接头，正极母排和负极母排引出的导线从防水接头穿出。
31.有益效果是：这样设计，能够节省导线，从而降低成本，同时能够降低输电损，有利于提高电能利用率。而防水接头能够避免箱体内进水，保证安全性。
32.进一步的，所有的锂电池以矩阵形式放置在电池腔内。
33.有益效果是：这样设计，能够充分利用电池腔内的空间，提高锂电池的能量密度。
34.进一步的，所述箱体具有弧面，该弧面用于朝向灯杆设置且与灯杆的外周面适配。
35.有益效果是：这样设计，有利于广告灯箱固定在灯杆上。
36.进一步的，所述广告腔内设有导光板、玻璃板和光源，导光板和玻璃板之间设有放置间隙，该放置间隙用于放置广告纸，光源通过导光板照亮广告纸。
37.有益效果是：这样设计，有利于晚上照亮广告腔内的广告纸。
38.进一步的，所述箱体包括广告箱体和电池箱体，广告箱体和电池箱体可拆连接在一起。
39.进一步的，所述广告灯箱和灯头分别布置在灯杆的两侧。
40.有益效果是：以使灯杆受力较为稳定，从而保证灯杆整体结构的稳定、安全。
41.进一步的，所述广告灯箱的上端和/或下端与灯杆之间设有加强板。
42.有益效果是：通过设置两个加强板，以保证广告灯箱在灯杆上的稳定性。
附图说明
43.图1为本实用新型太阳能路灯的实施例1的结构示意图；

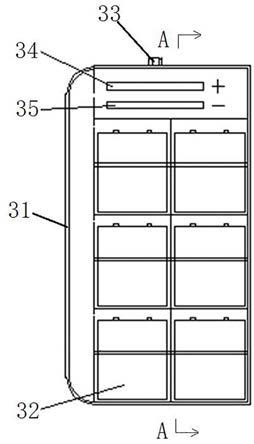

44.图2为图1中广告灯箱的结构示意图；
45.图3为图2的俯视图；
46.图4为图2中a
‑
a向的剖视图；
47.图5为图4中b处的放大图；
48.图中：1
‑
底座；2
‑
灯杆；3
‑
广告灯箱；4
‑
控制器；5
‑
太阳能电池板；6
‑
灯头；7
‑
灯臂；8
‑
上加强板；9
‑
下加强板；30
‑
灯源；31
‑
箱体；32
‑
锂电池；33
‑
防水接头；34
‑
正极母排；35
‑
负极母排；36
‑
弧面；37
‑
压板；38
‑
导光板；39
‑
玻璃板。
具体实施方式
49.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型，即所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
50.因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
51.需要说明的是，术语“第一”和“第二”等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。此外，术语“上”、“下”是基于附图所示的方位和位置关系，仅是为了便于描述本实用新型，而不是指示所指的装置或部件必须具有特定的方位，因此不能理解为对本实用新型的限制。
52.以下结合实施例对本实用新型的特征和性能作进一步的详细描述。
53.本实用新型太阳能路灯的实施例1：
54.如图1所示，太阳能路灯包括底座1、灯杆2、广告灯箱3、太阳能电池板5以及灯头6，底座1固定在地面上，灯杆2的下端固定在底座1上，广告灯箱3通过螺栓固定在灯杆2上，太阳能电池板5固定在灯杆2顶端的固定架上，灯头6固定在灯臂7上，灯臂7通过螺栓固定在灯杆2上。其中，灯头6为led灯。
55.本实施例中，灯杆2为圆柱形灯杆，宣传栏，且其内部为中空结构，以减轻路灯的整体重量，同时也便于在灯杆2的内部走线。
56.本实施例中，灯臂7朝向灯杆2的一端设有弧面，该弧面与灯杆2的外周面适配，以便于灯臂7固定连接在灯杆2上。
57.本实施例中，灯头6和广告灯箱3分别设置在灯杆2的两侧，即呈180
°
夹角设置，以使灯杆2受力较为稳定，从而保证整体结构的稳定、安全。在其他实施例中，灯头和广告灯箱的夹角可以为150
°
。
58.本实施例中，广告灯箱3的上端与灯杆2之间设有上加强板8，广告灯箱3的下端与灯杆2之间设有下加强板9，通过设置上述的两个加强板，以保证广告灯箱3在灯杆2上的稳定性。
59.如图2和图4所示，广告灯箱3包括箱体31，箱体31具有压板37，压板37将箱体31分成广告腔和电池腔；广告腔内设有导光板38和玻璃板39，导光板38和玻璃板39之间设有放置间隙，该放置间隙用于放置广告纸；如图5所示，导光板38的上下两侧分别设有灯源30，灯源30通过导光板38照亮广告纸。其中，灯源30为led灯源，玻璃板39为透明玻璃板，压板37为发泡体压板，导光板38为亚克力导光板。
60.本实施例中，电池腔内设有多个锂电池32，锂电池32为偏平状结构，且锂电池32的宽度方向与箱体31的宽度方向一致，这样设计，使得箱体31的整体厚度相对较薄，提高了箱体31的美观性。其中，锂电池32通过压条固定在电池腔内。
61.本实施例中，锂电池32以矩阵的形式放置在电池腔内，以充分利用电池腔内的空间，提高锂电池的能量密度。在其他实施例中，锂电池在电池腔内错位布置。
62.如图2所示，电池腔内设有正极母排34和负极母排35，所有的锂电池32的正极通过导线连接在正极母排34上，所有的锂电池32的负极通过导线连接在负极母排35上，由于锂电池32的数量较多，通过两个母排汇集后，通过两根导线即可与箱体31外部导电连接。其中，正极母排34和负极母排35均为铜排，且两个母排均沿锂电池32的宽度方向延伸。
63.本实施例中，正极母排34和负极母排35均处于电池腔的上部；箱体31的顶部设有防水接头33，从两个母排引出的导线通过防水接头33引出，这样设计，能够节省导线，从而降低成本，同时能够降低输电损，有利于提高电能利用率。
64.如图3所示，箱体31具有弧面36，该弧面36用于朝向灯杆2设置且与灯杆2的外周面适配，以便于广告灯箱3固定在灯杆2上。
65.如图1所示，太阳能电池板5的下方固定有控制器4，即控制器4处于太阳能电池板5的背阴侧。
66.本实施例中，太阳能电池板5通过导线与控制器4连接，控制器4通过导线与箱体31内的两个母排、灯源30连接，灯头6引出的导线通过灯杆2内部达到灯杆2的顶部后与控制器4连接。
67.在白天时，太阳能电池板5通过控制器4向锂电池32充电；在晚上时，锂电池32通过控制器4向灯头6放电进行照明，滚动广告灯箱，另外，锂电池32通过控制器4向箱体31内的光源30提供电源，使光线通过导光板38照亮广告纸，起到宣传作用。
68.本实用新型的太阳能路灯，一方面可避免单独外挂锂电池组而影响路灯整体外观，同时具有广告宣传的用途。另一方面，广告灯箱与灯头分别固定在灯杆两侧，可使路灯达到一定的受力平衡，使得路灯的整体结构更加安全、稳定。此外，锂电池、控制器、太阳能电池板及灯头固定位置较近，可缩短它们之间的导线，使输电损耗降低，有利于提高电能利用率及路灯的可靠性。
69.本实用新型太阳能路灯的实施例2：
70.本实施例与实施例1的区别在于，实施例1中，电池腔内设有正极母排34和负极母排35，所有的锂电池32的正极通过导线连接在正极母排34上，所有的锂电池32的负极通过导线连接在负极母排35上。本实施例中，电池腔内不设置正极母排和负极母排，将所有锂电池的正负极首尾相连后，通过两根导线引出箱体外。
71.本实用新型太阳能路灯的实施例3：
72.本实施例与实施例1的区别在于，实施例1中，箱体31的顶部设有防水接头33，正极母排34和负极母排35引出的导线从防水接头33穿出。本实施例中，将接头设置在箱体的底部，正极母排和负极母排引出的导线从接头穿出，由于接头在箱体的下部，因此不需要防水。
73.本实用新型太阳能路灯的实施例4：
74.本实施例与实施例1的区别在于，实施例1中，箱体31内设有压板37，压板37将箱体31隔成电池腔和广告腔。本实施例中，箱体包括广告箱体和电池箱体，广告箱体和电池箱体通过螺栓可拆连接在一起，电池箱体内设有锂电池和两个母排，广告箱体内设有压板、导光板和玻璃板。
75.本实用新型太阳能路灯的广告灯箱的实施例，该太阳能路灯的广告灯箱与上述太阳能路灯的实施例1至4中任一个所述的广告灯箱的结构相同，学校宣传栏，在此不再赘述。
76.以上所述，仅为本实用新型的较佳实施例，并不用以限制本实用新型，本实用新型的专利保护范围以权利要求书为准，凡是运用本实用新型的说明书及附图内容所作的等同结构变化，同理均应包含在本实用新型的保护范围内。
