1.本实用新型属于指路牌技术领域，具体涉及一种智慧交通用指路牌。


背景技术：

2.随着人们生活水平的提升，精神生活的不断丰富，闲暇时间出门旅游已成为大多数人的不二选择，进而也带动了旅游业的迅速发展，旅游景点的建设规模也越来越大，现有的指路牌，其大多由一根立柱和固定在立柱上的几个指示牌构成，指示牌上写有景点场所名字，指示牌的外端为方位标示箭头，且方位标示箭头所指的方向为该指示牌上对应景点场所相对于该指示牌的方向，但是，通常这种指路牌的指示牌为固定连接，使得整体不可移动，在对景区进行规划调整时，不便于更换，且不便于调节高度，这样就使得更换指示牌变得相当繁琐。


技术实现要素：

3.为解决上述背景技术中提出的问题。本实用新型提供了一种智慧交通用指路牌，其解决了不便于更换和不便于调节高度的技术问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种智慧交通用指路牌，包括底座和连接筒，所述底座上表面固定连接有螺纹筒，所述连接筒内壁开设有第一滑槽，所述第一滑槽共有两个，且对称开设在连接筒内，所述第一滑槽内滑动连接有第一滑块，所述连接筒内部固定连接有密封垫，所述螺纹筒穿设在密封垫表面，所述连接筒内部固定连接有电机，所述电机输出轴表面固定连接有螺纹杆，学校宣传栏，所述螺纹杆螺纹连接在螺纹筒内，所述连接筒上表面固定连接有固定台，所述固定台表面固定连接有照明灯，所述照明灯共有两个，且对称固定连接在固定台表面。
5.作为本实用新型的进一步方案：所述固定台上表面固定连接有控制箱，所述控制箱内部开设有控制仓，所述控制仓内部固定连接有微处理器，所述控制箱内部开设有储能仓，所述储能仓内部固定连接有蓄电池，所述连接筒表面固定连接有连接板，所述连接板共有两个，且对称固定连接在连接筒表面。
6.作为本实用新型的进一步方案：所述连接板内部固定连接有限位块，所述限位块表面套接有弹簧，所述连接板表面开设有第二滑槽，所述第二滑槽内滑动连接有第二滑块，所述第二滑块表面固定连接有反光指示牌，所述连接板和反光指示牌表面通过螺丝固定连接，所述连接板表面固定连接有透明板。
7.作为本实用新型的进一步方案：所述控制箱上表面固定连接有第一连接块，所述第一连接块共有两个，且对称固定连接在控制箱上表面，所述第一连接块表面通过销轴活动连接有连接杆，所述连接杆表面固定连接有固定板。
8.作为本实用新型的进一步方案：所述控制箱上表面固定连接有第二连接块，所述第二连接块表面通过销轴活动连接有第一电动推杆，所述第一电动推杆表面通过销轴活动连接有第三连接块，所述第三连接块固定连接在固定板下表面，所述固定板上表面固定连
接有太阳能板。
9.作为本实用新型的进一步方案：所述底座下表面开设有凹槽，所述凹槽共有四个，且呈矩形开设在底座下表面，所述凹槽内部固定连接有第二电动推杆，所述第二电动推杆下表面固定连接有万向轮，所述底座下表面固定连接有支座，所述支座共有四个，且呈矩形固定连接在底座下表面。
10.与现有技术相比，本实用新型的有益效果是：
11.1、该智慧交通用指路牌，通过设置弹簧、第二滑块和螺丝，在对反光指示牌进行更换时，人们将螺丝取出，在弹簧的作用下，进而将反光指示牌弹出，从而更便于人们对反光指示牌进行更换。
12.2、该智慧交通用指路牌，通过设置电机、螺纹杆和螺纹筒，在对该装置的高度进行调节时，人们通过控制开关控制电机转动，进而带动螺纹杆转动，在第一滑块和第一滑槽的作用下，进而带动螺纹筒移动，从而将反光指示牌移动到指定的高度，在电机、螺纹杆和螺纹筒的作用下，更便于人们调节反光指示牌的高度。
13.3、该智慧交通用指路牌，通过设置连接杆和第一电动推杆，在对太阳能板的角度进行调节时，人们通过控制第一电动推杆收缩，进而带动固定板和太阳能板运转，从而将太阳能板的角度移动到的指定的角度，在连接杆和第一电动推杆的作用下，更便于人们调节太阳能板的角度，从而更大程度的接收太阳能并转化为电能储存至蓄电池内。
附图说明
14.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

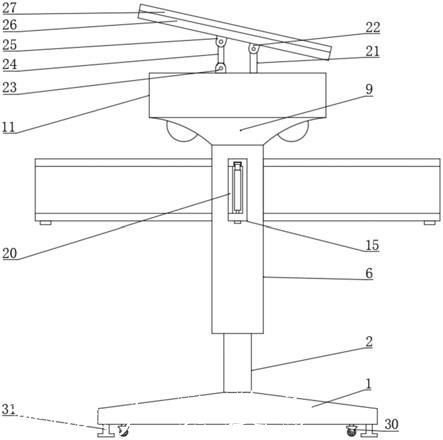

15.图1为本实用新型正视的结构示意图；
16.图2为本实用新型正视剖视的结构示意图；
17.图3为本实用新型中连接筒立体的结构示意图；
18.图中：1、底座；2、螺纹筒；3、第一滑槽；4、第一滑块；5、密封垫； 6、连接筒；7、电机；8、螺纹杆；9、固定台；10、照明灯；11、控制箱； 12、控制仓；13、微处理器；14、储能仓；15、连接板；16、限位块；17、第二滑槽；18、第二滑块；19、反光指示牌；20、透明板；21、连接杆；22、第一连接块；23、第二连接块；24、第一电动推杆；25、第三连接块；26、固定板；27、太阳能板；28、凹槽；29、第二电动推杆；30、万向轮；31、支座。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.实施例
21.请参阅图1
‑
3，本实用新型提供以下技术方案：一种智慧交通用指路牌，包括底座1和连接筒6，底座1上表面固定连接有螺纹筒2，连接筒6内壁开设有第一滑槽3，第一滑槽3共有两个，且对称开设在连接筒6内，第一滑槽 3内滑动连接有第一滑块4，连接筒6内部固定
连接有密封垫5，螺纹筒2穿设在密封垫5表面，广告垃圾箱，连接筒6内部固定连接有电机7，电机7输出轴表面固定连接有螺纹杆8，通过设置电机7、螺纹杆8和螺纹筒2，在对该装置的高度进行调节时，人们通过控制开关控制电机7转动，进而带动螺纹杆8转动，在第一滑块4和第一滑槽3的作用下，进而带动螺纹筒2移动，从而将反光指示牌19移动到指定的高度，在电机7、螺纹杆8和螺纹筒2的作用下，更便于人们调节反光指示牌19的高度，螺纹杆8螺纹连接在螺纹筒2内，连接筒6上表面固定连接有固定台9，固定台9表面固定连接有照明灯10，照明灯10共有两个，且对称固定连接在固定台9表面。
22.具体的，固定台9上表面固定连接有控制箱11，控制箱11内部开设有控制仓12，控制仓12内部固定连接有微处理器13，控制箱11内部开设有储能仓14，储能仓14内部固定连接有蓄电池，连接筒6表面固定连接有连接板 15，连接板15共有两个，且对称固定连接在连接筒6表面。
23.具体的，连接板15内部固定连接有限位块16，限位块16表面套接有弹簧，连接板15表面开设有第二滑槽17，第二滑槽17内滑动连接有第二滑块 18，通过设置弹簧、第二滑块18和螺丝，在对反光指示牌19进行更换时，人们将螺丝取出，在弹簧的作用下，进而将反光指示牌19弹出，从而更便于人们对反光指示牌19进行更换，第二滑块18表面固定连接有反光指示牌19，路灯灯箱，连接板15和反光指示牌19表面通过螺丝固定连接，连接板15表面固定连接有透明板20。
24.具体的，控制箱11上表面固定连接有连接杆21，连接杆21上表面通过销轴活动连接有第一连接块22，第一连接块22上表面固定连接有固定板26。
25.具体的，控制箱11上表面固定连接有第二连接块23，第二连接块23表面通过销轴活动连接有第一电动推杆24，第一电动推杆24表面通过销轴活动连接有第三连接块25，第三连接块25固定连接在固定板26下表面，固定板 26上表面固定连接有太阳能板27，通过设置连接杆21和第一电动推杆24，在对太阳能板27的角度进行调节时，人们通过控制第一电动推杆24收缩，进而带动固定板26和太阳能板27运转，从而将太阳能板27的角度移动到的指定的角度，在连接杆21和第一电动推杆24的作用下，更便于人们调节太阳能板27的角度，从而更大程度的接收太阳能并转化为电能储存至蓄电池内。
26.具体的，底座1下表面开设有凹槽28，凹槽28共有四个，且呈矩形开设在底座1下表面，凹槽28内部固定连接有第二电动推杆29，第二电动推杆 29下表面固定连接有万向轮30，底座1下表面固定连接有支座31，支座31 共有四个，且呈矩形固定连接在底座1下表面。
27.本实用新型的工作原理为：
28.s1、首先人们将该装置移动到的指定的位置，然后人们通过控制开关控制第二电动推杆29收缩，进而带动支座31下移对地面进行支撑，从而对该装置的位置进行固定；
29.s2、在对该装置的高度进行调整时，人们通过控制开关控制电机7转动，电机7转动带动螺纹杆8转动，螺纹杆8转动带动螺纹筒2移动，从而将反光指示牌19移动到指定的高度；
30.s3、人们可调节第一电动推杆24伸缩，进而调节太阳能板27倾斜的角度，最大化的接收太阳能为该装置提供能源，当需要对反光指示牌19进行更换时，垃圾箱，人们将螺丝取出，在弹簧的作用下，进而将反光指示牌19弹出进行更换。
31.在本实用新型的描述中，需要理解的是，术语“第一”、“第二”仅用于描述目的，而
不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
32.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连；可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
33.在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”，可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”，可以是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”，可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度低于第二特征。
34.在本说明书的描述中，术语“一个实施例”、“一些实施例”、“实施例”、“示例”、“具体示例”或“一些示例”等的描述，是指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，路牌，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。
35.尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行改动、修改、替换和变型。
