1.本发明属于广告灯箱技术领域，尤其涉及一种新型户外广告灯箱。


背景技术：

2.灯箱广告又被称之为“灯箱海报”或“夜明宣传画”，常用于户外的灯箱广告，所应用的场所非常广泛，道路两侧、车站门口、商业街头、公园小区前，都能看到灯箱广告的身影，国外称它为“半永久”街头艺术，随着社会的需要，现在的广告灯箱已经没有了过去白天效果差的缺陷，无论是白天还是黑夜，户外广告灯箱都能有艳丽的色彩，强烈的质感显示出特有的装饰效果，户外广告灯箱还有着几年不变色、易运输、易安装、不易磨损及阻燃的优点，广泛用于银行、超级市场、快餐店、加油站等，已成为一种商店门面装饰新形式，户外灯箱广告的主要功能，是通过白天的自然光、晚上的辅助光两种形式，向户外的人们、远距离的人们传达信息，广告作品的远视效果强烈，极利于现代社会的快节奏、高效率、来去匆忙的人们在远距离刻意关注。
3.但现在的户外广告灯箱通常只单独设置一张或者两张广告，很少做到对灯箱广告的轮换，并且在雨天的时候窗口会沾上雨水和地面溅上来的泥水，弄脏窗口表面，人工过来清理费时费力，可见提出一种拥有雨水检测装置，在下雨天能够定时清理窗口表面，并且能够对箱体里面的广告进行轮换，能够随时抽取广告灯箱所展示广告的纸质传单，节省人力，宣传栏灯箱，清洁环保的一种新型户外广告灯箱尤为重要。


技术实现要素：

4.本发明提供一种新型户外广告灯箱，旨在解决雨天造成窗口污染影响广告灯箱展示并强化展示效果的问题。
5.为了实现上述目的，本发明提供的一种新型户外广告灯箱，包括广告灯箱体，所述广告灯箱体上端设置有广告灯箱顶，所述广告灯箱体外侧设置有清理机构，所述广告灯箱体右侧设置有传单自取机构，所述广告灯箱体里面设置有两个画布机构，两个所述画布机构中间设置有光源系统，所述画布机构一端与电机连接，所述广告灯箱体中间设置有透明窗口，所述广告灯箱体的下端设置有底座。
6.作为优选，所述清理机构包括储存槽，所述储存槽里面设置有清理设备，所述清理设备包括头部和杆部，所述杆部为电控伸缩杆，所述杆部与所述广告灯箱顶相连，所述广告灯箱体上端设置有自动清洁液箱，所述广告灯箱体下方设置有排污装置。
7.作为优选，所述自动清洁液箱包括大清洁液箱，所述大清洁液箱下方左侧设置有两个储存箱，所述大清洁液箱和所述储存箱之间有小孔相连，所述储存箱与所述储存槽之间有两个出液孔相连，所述清理设备中的所述头部能够堵住所述出液孔，太阳能垃圾桶，所述排污装置包括所述透明窗口下方的排污槽，所述排污槽中间设置有空隙与斜板相连，所述斜板末端设置有管道与污水收集箱相连。
8.作为优选，所述传单自取机构包括传单箱，所述传单箱上端设置有箱盖，所述传单
箱中间设置有槽口，广告传单能从所述槽口不断抽出，所述广告传单从中间对折互相叠放储存在所述传单箱内，所述广告传单后端设置有抵板，所述抵板后端设置有长弹簧。
9.作为优选，所述广告灯箱顶包括箱顶外壳，所述箱顶外壳上端设置有两个太阳能电板，两个所述太阳能电板采用连接架连接的方式倾斜固定在所述箱顶外壳上，所述箱顶外壳上端设置有雨水检测装置，所述箱顶外壳下端中间设置有蓄电池，所述蓄电池上端设置有处理器，所述蓄电池和所述处理器之间有金属支架固定，两个所述太阳能电板通过导线与所述蓄电池相连，所述箱顶外壳的下端设置有两根支撑杆，两根所述支撑杆分别设置在所述蓄电池的左右两边并且与所述广告灯箱体顶部相连。
10.作为优选，所述画布机构包括两根收卷辊，所述收卷辊两端设置有带轮，所述带轮中间有槽口，上方的所述收卷辊外侧和下方的所述收卷辊里侧均设置有张紧辊，所述张紧辊的两侧设置有挡板，所述收卷辊和所述张紧辊之间设置有画布，所述画布两端有细绳分别与所述收卷辊和所述张紧辊相连。
11.作为优选，所述收卷辊左侧末端设置有一号齿轮，所述张紧辊左侧末端设置有二号齿轮，所述一号齿轮和所述二号齿轮中间上方设置有三号齿轮，所述三号齿轮分别与所述一号齿轮和所述二号齿轮相啮合，四号齿轮与所述电机相连，所述电机下端设置有电机支架，所述三号齿轮与所述电机支架相连。
12.作为优选，所述光源系统包括灯板，所述灯板下端设置有灯板槽，所述灯板表面两侧均设置有led灯，所述led灯前后两面都有匀光板，所述灯板上端设置有导线通过所述广告灯箱体顶端与所述处理器相连。
13.作为优选，所述广告灯箱体前后两面下方设置有通气孔，所述广告灯箱体的左侧设置有导线接地，所述底座表面设置有四个螺钉与地面相连，所述底座左右两侧设置有圆角。
14.关于实施本发明的有益技术效果为：设置有所述雨水检测装置，在下雨天时能够驱动所述广告灯箱体上的所述清理机构，对所述透明窗口进行清洁，并且所述广告灯箱体里面的所述画布会进行间隔滚动，展示出来的广告就会同时更换，同时采用面光源的技术，强化了户外广告灯箱的展示效果，清洁环保，省时省力。
附图说明

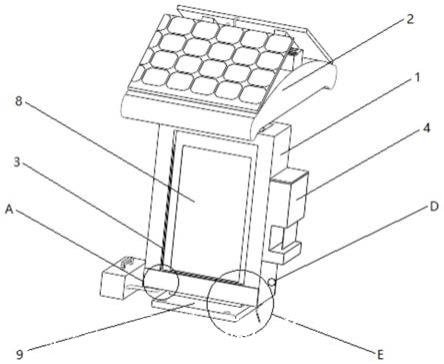

15.图1是本发明的具体实施例1的整体结构的示意图；
16.图2是本发明的具体实施例1的整体结构的剖视图；
17.图3是本发明的具体实施例2的整体结构剖视示意图；
18.图4是图1中a处的放大图，是本发明的具体实施例1的排污装置的剖视示意图；
19.图5是图2中b处的放大图，是本发明的具体实施例1的清理设备剖视图；
20.图6是本发明的具体实施例3的俯视图；
21.图7是图2中c处的放大图，是本发明的具体实施例3的画布机构剖视图；
22.图8是图1中d处的放大图，是本发明的具体实施例3的剖视示意图；
23.图9是本发明的具体实施例4的灯板示意图；
24.图10是图1中e处的放大图，是本发明的具体实施例4的底座示意图。
具体实施方式
25.为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。
26.具体实施例1：
27.参照图1
‑
图5，本发明提供的一种新型户外广告灯箱，包括广告灯箱体1，广告灯箱体1上端设置有广告灯箱顶2，广告灯箱体1外侧设置有清理机构3，广告灯箱体1右侧设置有传单自取机构4，广告灯箱体1里面设置有两个画布机构5，两个画布机构5中间设置有光源系统6，画布机构5一端与电机7连接，广告灯箱体1中间设置有透明窗口8，广告灯箱体1的下端设置有底座9。
28.清理机构3包括储存槽301，储存槽301里面设置有清理设备302，清理设备302包括头部3021和杆部3022，杆部3022为电控伸缩杆，杆部3022与广告灯箱顶2相连，广告灯箱体1上端设置有自动清洁液箱303，广告灯箱体1下方设置有排污装置304；
29.由于杆部3022为电控伸缩杆，只需要杆部3022做伸缩运动就能达到清理透明窗口8的目的，自动清洁液箱303的是设置能使透明窗口8清洁得更加干净，避免了下雨天窗口污染影响广告灯箱展示。
30.自动清洁液箱303包括大清洁液箱3031，大清洁液箱3031下方左侧设置有两个储存箱3032，大清洁液箱3031和储存箱3032之间有小孔相连，储存箱3032与储存槽301之间有两个出液孔3033相连，清理设备302中的头部3021能够堵住出液孔3033，排污装置304包括透明窗口8下方的排污槽3041，排污槽3041中间设置有空隙与斜板3042相连，斜板3042末端设置有管道与污水收集箱3043相连；
31.大清洁液箱3031的清洁液会不断并且缓慢地流入储存箱3032，在清理设备302运动的同时，储存箱3032流出到透明窗口8表面，清理后的废水会通过排污槽3041排出到污水收集箱3043，避免了带有清洁液的废水污染环境。
32.本实施例的工作原理为：
33.清理机构3里面设置了3把清理设备302，能从上左右三个方位对透明窗口8进行清理，当上方的清理设备302运行时，两个储存箱3032的清洁液从出液孔3033流出，然后杆部3022做伸缩运动，余下的废水通过排污槽3041和斜板3042流入污水收集箱3043，最后只需要定期擦拭排污槽3041和雨天后提走污水收集箱3043即可。
34.关于实施本实施例的有益技术效果为：
35.由于设置了清理设备302和自动清洁液箱303，在收到系统控制命令的时候能对透明窗口8进行清洁，滚动广告灯箱，避免了下雨天窗口污染影响广告灯箱展示。
36.具体实施例2：
37.参照图3，本发明提供的一种新型户外广告灯箱，包括广告灯箱体1，广告灯箱体1上端设置有广告灯箱顶2，广告灯箱体1外侧设置有清理机构3，广告灯箱体1右侧设置有传单自取机构4，广告灯箱体1里面设置有两个画布机构5，两个画布机构5中间设置有光源系统6，画布机构5一端与电机7连接，广告灯箱体1中间设置有透明窗口8，广告灯箱体1的下端设置有底座9。
38.传单自取机构4包括传单箱401，传单箱401上端设置有箱盖402，传单箱401中间设
置有槽口403，广告传单404能从槽口403不断抽出，广告传单404从中间对折互相叠放储存在传单箱401内，广告传单404后端设置有抵板405，抵板405后端设置有长弹簧406；
39.由于设置了抵板405和长弹簧406，广告传单404会一直出现在槽口403上方，并且广告传单404从中间对折互相叠放储存在传单箱401内，抽取广告传单404的同时也会带动下一张广告传单404，行人可以带走广告传单404，提高了广告灯箱的展示效果。
40.本实施例的工作原理为：
41.从自取机构4抽出广告传单404，广告传单404由于是从中间对折互相叠放储存在传单箱401内，会带出下一张广告传单404的一半，广告传单404数量减少，抵板405会在长弹簧406的弹力作用下将广告传单404推向槽口403上面。
42.关于实施本实施例的有益技术效果为：
43.由于设置了传单自取机构4，行人可以从传单箱401抽出广告传单404携带在身上，避免了广告有兴趣时，宣传栏厂家，在回家或者逛街的途中遗忘了广告灯箱的内容，强化了广告灯箱的展示效果。
44.具体实施例3：
45.参照图6
‑
图8，本发明提供的一种新型户外广告灯箱，包括广告灯箱体1，广告灯箱体1上端设置有广告灯箱顶2，广告灯箱体1外侧设置有清理机构3，广告灯箱体1右侧设置有传单自取机构4，广告灯箱体1里面设置有两个画布机构5，两个画布机构5中间设置有光源系统6，画布机构5一端与电机7连接，广告灯箱体1中间设置有透明窗口8，广告灯箱体1的下端设置有底座9。
46.广告灯箱顶2包括箱顶外壳201，箱顶外壳201上端设置有两个太阳能电板202，两个太阳能电板202采用连接架连接的方式倾斜固定在箱顶外壳201上，箱顶外壳201上端设置有雨水检测装置203，箱顶外壳201下端中间设置有蓄电池204，蓄电池204上端设置有处理器205，蓄电池204和处理器205之间有金属支架206固定，两个太阳能电板202通过导线与蓄电池204相连，箱顶外壳201的下端设置有两根支撑杆207，两根支撑杆207分别设置在蓄电池204的左右两边并且与广告灯箱体1顶部相连；
47.由于广告灯箱顶2的设置，能对广告灯箱体1起到雨天防水的作用，很好的保护了广告灯箱体1，并且太阳能电板202的设置能够储存白天的太阳能在蓄电池204中，节约能源，减少了消耗，处理器205与蓄电池204之间有金属支架206固定，能保证蓄电池204和处理器205的稳定放置。
48.画布机构5包括两根收卷辊501，阅报栏灯箱，收卷辊501两端设置有带轮502，带轮502中间有槽口，上方的收卷辊501外侧和下方的收卷辊501里侧均设置有张紧辊503，张紧辊503的两侧设置有挡板504，收卷辊501和张紧辊503之间设置有画布505，画布505两端有细绳分别与收卷辊501和张紧辊503相连；
49.由于有收卷辊501、张紧辊503、挡板504的设置，画布505在收卷辊501和张紧辊503之间竖直展开，挡板504能使画布505在收卷和展开的时候不发生水平移动，减少了皱褶的产生，避免了画布505破损。
50.收卷辊501左侧末端设置有一号齿轮506，张紧辊503左侧末端设置有二号齿轮507，一号齿轮506和二号齿轮507中间上方设置有三号齿轮508，三号齿轮508分别与一号齿轮506和二号齿轮507相啮合，四号齿轮509与电机7相连，电机7下端设置有电机支架701，三
号齿轮508与电机支架701相连；
51.由于设置有一号齿轮506、二号齿轮507、三号齿轮508和四号齿轮509，可以通过电机7的转动带动四号齿轮509的转动，同时带动两个二号齿轮507转动，进而带动两个二号齿轮507转动，最终带动两个一号齿轮506转动，可以同时对四根收卷辊501和四根张紧辊503做不同方向的运动，拥有四副画布505在画布机构5里面间断滚动的能力，提高了广告灯箱体1中能容纳的广告数量。
52.本实施例的工作原理为：
53.电机7带动与电机7相连的四号齿轮509转动，通过一号齿轮506、二号齿轮507、三号齿轮508使得收卷辊501和张紧辊503做同向转动，上下两方的收卷辊501和张紧辊503有着带轮连接，外侧两张画布505向下展开的同时，里侧两张画布505也会同时收卷。
54.关于实施本实施例的有益技术效果为：
55.由于一号齿轮506、二号齿轮507、三号齿轮508、四号齿轮509和电机7的设置，一个电机7就能控制四根收卷辊501和四根张紧辊503，并且张紧辊503的两侧设置有挡板504，画布505两端有细绳分别与收卷辊501和张紧辊503相连，能够避免画布505水平方向偏移造成画布皱褶甚至破损，达到滚动展示多个广告来强化展示效果的目的。
56.具体实施例4：
57.参照图9
‑
图10，本具体实施例是在具体实施例1、具体实施例2和具体实施例3存在的基础上，增加下列特征：
58.光源系统6包括灯板601，灯板601下端设置有灯板槽602，灯板601表面两侧均设置有led灯603，led灯603前后两面都有匀光板604，灯板601上端设置有导线通过广告灯箱体1顶端与处理器205相连；
59.由于设置有光源系统6，广告灯箱体1在晚上的时候能通过灯板601上的有led灯603发光，展示画布505上的图案并吸引行人关注，提升了户外广告灯箱的展示效果。
60.广告灯箱体1前后两面下方设置有通气孔，广告灯箱体1的左侧设置有导线接地，底座9表面设置有四个螺钉与地面相连，底座9左右两侧设置有圆角；
61.由于广告灯箱体1前后两面下方设置有通气孔，通气孔能防止广告灯箱体1里面有水汽时无法排出，造成机构的生锈和腐蚀，并且导线接地的设置能够避免广告灯箱体1上的静电影响，底座9左右两侧设置有圆角，防止尖锐的角落划伤人体，提高了安全性。
62.本实施例的工作原理为：
63.白天时光源系统6与蓄电池204通过处理器205断开连接，太阳能电板202转化的电量储存在蓄电池204，到了晚上，处理器205连通光源系统6的灯板601与蓄电池204，灯板601通电，灯板601表面两侧的led灯603开始发光，光芒透过画布505，行人能通过透明窗口8来观看画布505上的内容。
64.关于实施本实施例的有益技术效果为：
65.由于灯板601表面两侧均设置有led灯603，两边透明窗口8都能展示出较好的效果，并且led灯603在灯板601上均匀排列，光源排布均匀，照射在画布505光芒比较平均，并且匀光板604能将led灯603的线光源转化面光源，各部分亮度一致，展示效果能够更好。
66.以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
