1.本实用新型涉及路灯技术领域，具体为一种除尘路灯。


背景技术：

2.目前，现有的人口流动居住集中的社区或校园还存在着一些不足的地方，例如；现有的人口流动居住集中的社区或校园中，其人口流动大，其路面环境很难满足清新洁净的效果，使得长期来往居住的人群无法享受居住高质量空气的居住环境中，学校宣传栏，阅报栏灯箱，而现有的社区等安装的路灯，也仅仅能够，满足简单的照明功能，缺乏进一步提高环境质量的除尘部件。
3.专利号cn201820532800.1公布了一种除尘路灯，设置于所述路灯主体下端面的过滤槽、设置于所述路灯主体并将通风管内的空气压入过滤槽的罗茨风机、固定连接于所述路灯主体侧壁并与所述通风管连通的进气管，所述通风管下端面延伸至过滤槽内，所述过滤槽内存放有清水，所述清水没过通风管下端面。本实用新型的一种除尘路灯，能够高效持续地除去空气中的灰尘。
4.该除尘路灯装置存在以下弊端：该申请的除尘路灯安装工程较复杂，需要对安装路段提前开设安装槽口，并需要与下水管道进行接通，其工艺复杂，成本较高，不利于人员定期检测维护，缺乏一体化的处灰尘收集的除尘净化部件。为此，我们提出一种除尘路灯。


技术实现要素：

5.本实用新型的目的在于提供一种除尘路灯，解决了背景技术中所提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种除尘路灯，包括灯箱、灯杆、处理盒和负离子发生器，所述灯箱顶部固定插接焊设有灯杆，所述灯杆顶部通过螺栓安装有照明灯；
7.所述灯箱和灯杆内一侧通过箍筋布设有pvc走线管，所述灯箱内另一侧通过螺栓安装有处理盒，所述处理盒内顶部通过螺栓安装有气泵，所述气泵底部进气端嵌设有过滤海绵块，所述处理盒内底部一侧插设有接尘盒，所述接尘盒顶部进尘口位于过滤海绵块底部，所述处理盒内底部另一侧开设有吸尘口，所述灯杆两侧分别开设有排气孔，所述排气孔顶部分别焊设有倾斜式遮雨片。
8.作为本实用新型的一种优选实施方式，所述处理盒顶部开设有与气泵排气端对应的出气口，所述处理盒一侧顶部通过螺栓安装有负离子发生器，所述负离子发生器的发生端位于出气口内，所述出气口顶部连接有排气管，所述排气管顶部位于灯杆内的排气孔处。
9.作为本实用新型的一种优选实施方式，所述处理盒内底部一侧固定设有卡块，所述接尘盒一侧开设有与卡块对应的卡槽。
10.作为本实用新型的一种优选实施方式，所述灯箱和处理盒一侧均通过铰链安装有检修盖，所述检修盖闭合处垫设有密封条。
11.作为本实用新型的一种优选实施方式，所述灯箱底部两侧分别开设有进气槽，所述照明灯、气泵和负离子发生器的电源线均布设于pvc走线管内。
12.与现有技术相比，本实用新型的有益效果如下：
13.本实用新型一种除尘路灯，通过pvc走线管将照明灯和气泵的电源线进出布设，以进一步对电源线路进行防护，路牌，避免湿气侵入，使用时，通过照明灯夜间对路面进行照明，通过处理盒及内部机构对周边空间环境进行除尘净化处理，使用时，由气泵进行抽气处理，使得路边周边空气依次由进气槽和吸尘口进入处理盒内，并随着气泵的吸力，由过滤海绵块过滤后进入气泵内，再由气泵将过滤后的空气由出气口排入排气管内，通过排气管对灯杆的排气孔处排出，使得周边路面空气进行除尘净化处理。
14.本实用新型一种除尘路灯，通过负离子发生器的使用，可对出气口内发生负离子，从而提高排出空气的清新质量，且由过滤海绵块过滤后的灰尘异物可有效掉落至接尘盒内，并由人员定期开启灯箱和处理盒的检修盖，对内部进行维护，并抽拉出接尘盒，倾倒内部收集的灰尘，实现长期的循环使用，具有较高的实用性，适用于人口流动居住集中的社区或校园使用时，大大提高社区或校园内部路段的空气质量。
附图说明
15.通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

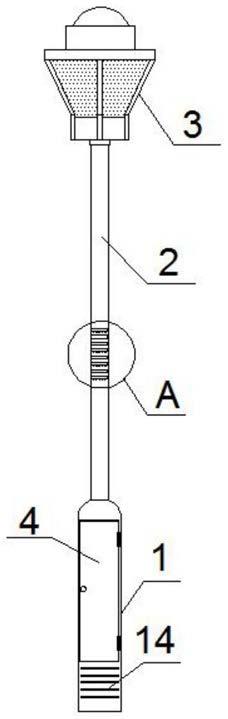

16.图1为本实用新型一种除尘路灯的主视图；
17.图2为本实用新型一种除尘路灯的后视图；
18.图3为本实用新型一种除尘路灯的灯箱截面图；
19.图4为本实用新型一种除尘路灯的处理盒截面图；
20.图5为本实用新型一种除尘路灯的图1a处放大图。
21.图中：1灯箱，2灯杆，3照明灯，4检修盖，5pvc走线管，6处理盒，7气泵，8过滤海绵块，9接尘盒，10卡块，11吸尘口，12出气口，13负离子发生器，14进气槽，15排气孔,16倾斜式遮雨片,17排气管。
具体实施方式
22.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
23.请参阅图1
‑
5，本实用新型提供一种技术方案：一种除尘路灯，包括灯箱1、灯杆2、处理盒6和负离子发生器13，所述灯箱1顶部固定插接焊设有灯杆2，所述灯杆2顶部通过螺栓安装有照明灯3；
24.所述灯箱1和灯杆2内一侧通过箍筋布设有pvc走线管5，所述灯箱1内另一侧通过螺栓安装有处理盒6，所述处理盒6内顶部通过螺栓安装有气泵7，所述气泵7底部进气端嵌设有过滤海绵块8，所述处理盒6内底部一侧插设有接尘盒9，所述接尘盒9顶部进尘口位于过滤海绵块8底部，所述处理盒6内底部另一侧开设有吸尘口11，所述灯杆2两侧分别开设有排气孔15，所述排气孔15顶部分别焊设有倾斜式遮雨片16。
25.其中，所述处理盒6顶部开设有与气泵7排气端对应的出气口12，所述处理盒6一侧顶部通过螺栓安装有负离子发生器13，所述负离子发生器13的发生端位于出气口12内，所述出气口12顶部连接有排气管17，所述排气管17顶部位于灯杆2内的排气孔15处。
26.本实施例中如图3和图4所示通过负离子发生器13的使用，可对出气口12内发生负离子，从而提高排出空气的清新质量。
27.其中，所述处理盒6内底部一侧固定设有卡块10，所述接尘盒9一侧开设有与卡块10对应的卡槽。
28.本实施例中如图4所示通过卡块10可实现对插入的接尘盒9进行卡接限位。
29.其中，所述灯箱1和处理盒6一侧均通过铰链安装有检修盖4，所述检修盖4闭合处垫设有密封条。
30.本实施例中如图1和图3所示通过检修盖4闭合处垫设的密封条，可提高其盖合后的密封效果。
31.其中，广告垃圾箱，所述灯箱1底部两侧分别开设有进气槽14，所述照明灯3、气泵7和负离子发生器13的电源线均布设于pvc走线管5内。
32.本实施例中如图3和图4所示通过pvc走线管5对照明灯3、气泵7和负离子发生器13的电源线进行防护。
33.工作原理：在一种除尘路灯使用的时候，人员通过pvc走线管5将照明灯3和气泵7的电源线进出布设，以进一步对电源线路进行防护，避免湿气侵入，使用时，通过照明灯3夜间对路面进行照明，通过处理盒6及内部机构对周边空间环境进行除尘净化处理，使用时，由气泵7进行抽气处理，使得路边周边空气依次由进气槽14和吸尘口11进入处理盒6内，并随着气泵7的吸力，由过滤海绵块8过滤后进入气泵7内，再由气泵7将过滤后的空气由出气口12排入排气管17内，通过排气管17对灯杆2的排气孔15处排出，使得周边路面空气进行除尘净化处理，且通过负离子发生器13的使用，可对出气口12内发生负离子，从而提高排出空气的清新质量，且由过滤海绵块8过滤后的灰尘异物可有效掉落至接尘盒9内，并由人员定期开启灯箱1和处理盒6的检修盖4，对内部进行维护，并抽拉出接尘盒9，倾倒内部收集的灰尘，实现长期的循环使用，具有较高的实用性，适用于人口流动居住集中的社区或校园使用时，大大提高社区或校园内部路段的空气质量，具有较高的实用性。
34.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，候车亭厂家，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
35.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
