1.本发明属于垃圾箱技术领域，具体涉及一种垃圾箱。


背景技术：

2.垃圾箱是一种存放垃圾的容器，又叫垃圾桶，垃圾分类亭，一般是方形或长方形的，主要用于人们对各种垃圾的存放和收纳，在一些学校、医院、商场和影院等公共场所中，随处可见垃圾桶。
3.现有的垃圾箱在使用时，会在垃圾箱主体的底部表面设置排水孔，但由于排水孔内没有设置任何的过滤装置，导致一些体积较小的垃圾会随着排出的污水直接流出，从而给后续垃圾的清理造成不便，且现有排水孔上没有设置任何封堵结构，搬运垃圾箱时容易滴落污水，带来不便，为此本发明提出一种垃圾箱。


技术实现要素：

4.本发明的目的在于提供一种垃圾箱，以解决上述背景技术中提出的问题。
5.为实现上述目的，本发明提供如下技术方案：一种垃圾箱，包括垃圾桶主体，所述垃圾桶主体的底部开设有第一排水孔和第二排水孔，所述第一排水孔和第二排水孔内均安装有过滤盘，所述过滤盘的内壁固定有过滤网，所述第一排水孔和第二排水孔的内壁上均固定有两个拆装端块，所述过滤盘的表面开设有与拆装端块相对应的环形槽，且过滤盘的底部表面对称开设有两个与拆装端块相对应的拆装缺口，所述拆装缺口与环形槽相通，所述拆装端块与过滤盘之间设有卡合连接机构，所述垃圾桶主体的底部表面相对于第一排水孔和第二排水孔的一侧均设有封堵结构。
6.优选的，所述卡合连接机构包括对称设置在过滤盘内部的两个弹簧槽，所述弹簧槽的端部通过弹簧连接有伸缩卡珠，所述伸缩卡珠的顶端贯穿至环形槽的内侧，所述拆装端块的端部表面开设有与伸缩卡珠相对应的限位卡槽。
7.优选的，.灯箱，所述过滤盘的内部还对称开设有两个圆柱形内槽，且圆柱形内槽的内部设置有圆柱形内滑块，所述圆柱形内滑块卡在圆柱形内槽的顶端内壁上，所述过滤盘的底部表面对称设置有两个l形块，且两个所述l形块的端部分别贯穿至两个圆柱形内槽的内部与圆柱形内滑块相固定。
8.优选的，所述圆柱形内槽的顶端内壁设有与过滤盘为一体式结构的内插块，所述圆柱形内滑块的顶部表面开设有与内插块相对应的内插槽，所述内插块插入至内插槽内，所述内插块的表面设有环条，且内插槽内壁上开设有环槽。
9.优选的，所述封堵结构包括旋转安装在垃圾桶主体底部表面的封堵盖，所述封堵盖的顶部表面设有一体式的内塞，所述垃圾桶主体的底部表面相对于第一排水孔和第二排水孔的一侧均开设有塞槽，所述内塞卡在塞槽内，所述内塞的表面设有一体式的环形密封凸起，所述塞槽和第一排水孔的内壁上均开设有与环形密封凸起相对应的环形密封槽。
10.优选的，所述垃圾桶主体的底部表面固定有截面呈t形结构的旋转杆，所述封堵盖
套在旋转杆上。
11.优选的，所述封堵盖的顶部表面相对于内塞的一侧设有一体式的顶插块，所述垃圾桶主体的底部表面相对于第一排水孔和第二排水孔的另一侧以及塞槽的一侧均开设有限位插槽，所述顶插块卡在处于塞槽一侧的限位插槽内。
12.优选的，所述顶插块的表面设有一体式的卡环，所述限位插槽的内壁上开设有与卡环相对应的内壁卡槽。
13.与现有技术相比，本发明的有益效果是：
14.1、通过设置的过滤盘，可在第一排水孔和第二排水孔排污水期间污水中的垃圾起到一定的过滤作用，避免这些体积较小的垃圾随着污水一起排出，从而给后续垃圾的清理带来方便，同时过滤盘可以快速的完成拆卸和安装，易于后续的清理维护。
15.2、通过设置由封堵盖、内塞、环形密封凸起和环形密封槽等结构组成的封堵结构，使得操作人员在对垃圾箱进行搬运时，可通过封堵结构将垃圾箱主体底部的第一排水孔和第二排水孔封堵，分类垃圾亭，从而防止垃圾箱主体内部的污水在搬运时到处滴落。
附图说明

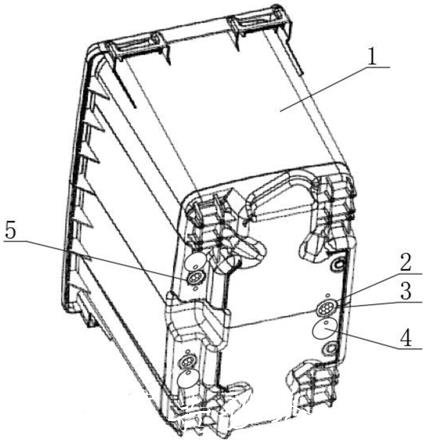

16.图1为本发明的立体图；
17.图2为本发明封堵盖和过滤盘的仰视图；
18.图3为本发明过滤盘与第一排水孔的连接剖视图；
19.图4为本发明过滤盘的俯视剖视图；
20.图5为本发明图3中a区域的局部放大图；
21.图6为本发明图3中b区域的局部放大图；
22.图中：1、垃圾箱主体；2、第一排水孔；3、过滤盘；4、封堵盖；5、第二排水孔；6、拆装缺口；7、l形块；8、限位插槽；9、环形槽；10、拆装端块；11、环形密封槽；12、内塞；13、弹簧槽；14、伸缩卡珠；15、限位卡槽；16、圆柱形内槽；17、圆柱形内滑块；18、内插块；19、顶插块；20、卡环；21、内壁卡槽；22、环形密封凸起；23、塞槽。
具体实施方式
23.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
24.实施例
25.请参阅图1至图6，本发明提供一种技术方案：一种垃圾箱，包括垃圾箱主体1，垃圾箱主体1的底部开设有第一排水孔2和第二排水孔5，用于箱内污水的排出，第一排水孔2和第二排水孔5内均安装有过滤盘3，过滤盘3的内壁固定有过滤网，可在第一排水孔2和第二排水孔5排污水期间污水中的垃圾起到一定的过滤作用，避免这些体积较小的垃圾随着污水一起排出，第一排水孔2和第二排水孔5的内壁上均固定有两个拆装端块10，过滤盘3的表面开设有与拆装端块10相对应的环形槽9，且过滤盘3的底部表面对称开设有两个与拆装端块10相对应的拆装缺口6，拆装缺口6与环形槽9相通，拆装端块10与过滤盘3之间设有卡合
连接机构，垃圾箱主体1的底部表面相对于第一排水孔2和第二排水孔5的一侧均设有封堵结构。
26.本实施例中，优选的，卡合连接机构包括对称设置在过滤盘3内部的两个弹簧槽13，弹簧槽13的端部通过弹簧连接有伸缩卡珠14，伸缩卡珠14的顶端贯穿至环形槽9的内侧，拆装端块10的端部表面开设有与伸缩卡珠14相对应的限位卡槽15，使得过滤盘3可以快速的完成拆卸和安装。
27.本实施例中，优选的，过滤盘3的内部还对称开设有两个圆柱形内槽16，且圆柱形内槽16的内部设置有圆柱形内滑块17，圆柱形内滑块17卡在圆柱形内槽16的顶端内壁上，过滤盘3的底部表面对称设置有两个l形块7，且两个l形块7的端部分别贯穿至两个圆柱形内槽16的内部与圆柱形内滑块17相固定，使得操作人员在对过滤盘3拆卸时，可将l形块7拉出，太阳能垃圾桶，从而便于操作人员对过滤盘3的旋转拆除，圆柱形内槽16的顶端内壁设有与过滤盘3为一体式结构的内插块18，圆柱形内滑块17的顶部表面开设有与内插块18相对应的内插槽，圆柱形内滑块17由橡胶材质构件，内插块18插入至内插槽内，内插块18的表面设有环条，且内插槽内壁上开设有环槽，使得圆柱形内滑块17可顺利通过内插块18卡在圆柱形内槽16的顶端内壁上。
28.本实施例中，优选的，封堵结构包括旋转安装在垃圾箱主体1底部表面的封堵盖4，封堵盖4的顶部表面设有一体式的内塞12，垃圾箱主体1的底部表面相对于第一排水孔2和第二排水孔5的一侧均开设有塞槽23，户外滚动灯箱，内塞12卡在塞槽23内，内塞12的表面设有一体式的环形密封凸起22，内塞12和环形密封凸起22均由氟橡胶材质构件，塞槽23和第一排水孔2的内壁上均开设有与环形密封凸起22相对应的环形密封槽11，垃圾箱主体1的底部表面固定有截面呈t形结构的旋转杆，封堵盖4套在旋转杆上，封堵盖4的顶部表面相对于内塞12的一侧设有一体式的顶插块19，垃圾箱主体1的底部表面相对于第一排水孔2和第二排水孔5的另一侧以及塞槽23的一侧均开设有限位插槽8，顶插块19卡在处于塞槽23一侧的限位插槽8内，顶插块19的表面设有一体式的卡环20，顶插块19和卡环20均由氟橡胶材质构件，限位插槽8的内壁上开设有与卡环20相对应的内壁卡槽21，使得操作人员在对垃圾箱进行搬运时，可通过封堵结构将垃圾箱主体1底部的第一排水孔2和第二排水孔5封堵。
29.本发明的工作原理及使用流程：当操作人员需要将过滤盘3安装在第一排水孔2和第二排水孔5内时，先将多个过滤盘3从垃圾箱主体1的内侧也就是第一排水孔2和第二排水孔5的上方，放入第一排水孔2和第二排水孔5的内部，在放入时致使拆装缺口6与拆装端块10对齐，从而使得过滤盘3放入第一排水孔2和第二排水孔5内部后，拆装端块10会通过拆装缺口6滑入环形槽9的内侧，此时将过滤盘3旋转九十度，在过滤盘3旋转时，伸缩卡珠14的顶端会因拆装端块10的挤压而逐渐被挤入弹簧槽13的内侧，直至伸缩卡珠14的顶端可在弹簧槽13内侧弹簧的作用下卡入限位卡槽15的内部，即可将拆装端块10卡在环形槽9内，从而快速的完成过滤盘3的安装，使得第一排水孔2和第二排水孔5在排污水期间，过滤盘3可以对污水中的垃圾起到一定的过滤作用，避免这些体积较小的垃圾随着污水一起排出，从而给后续垃圾的清理带来方便，后续对过滤盘3进行拆除时，可先将l形块7用力下拉，致使l形块7将圆柱形内滑块17下拉，致使内插块18从内插槽内拔出，即可顺利的将l形块7下拉，此时再捏住两个l形块7对过滤盘3进行转动，致使拆装端块10旋转至拆装缺口6的位置，然后将过滤盘3上推，即可将过滤盘3从垃圾箱主体1的内侧拆下；
30.当操作人员需要对第一排水孔2和第二排水孔5进行封堵时，先将封堵盖4用力下拉，致使顶插块19从限位插槽8内拔出，并使得内塞12从塞槽23内拔出，即可顺利的将封堵盖4旋转至第一排水孔2或者第二排水孔5的底部，此时将封堵盖4用力上推，致使内塞12进入第一排水孔2或第二排水孔5的内侧，且将顶插块19推入第一排水孔2或第二排水孔5一侧的限位插槽8内，并使得环形密封凸起22卡入环形密封槽11，且使得卡环20卡入内壁卡槽21内，即可完成第一排水孔2和第二排水孔5的封堵，使得垃圾箱主体1内侧的污水不会漏出，从而给操作人员对垃圾箱主体1的搬运转移带来方便。
31.尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
